AISI H13

Propriétés clés

Les principales caractéristiques de l’acier AISI H13 sont :

• Résistance au travail à chaud : adapté aux outils soumis à des températures élevées et à des cycles thermiques.
• Bonne ténacité : contribue à limiter les risques de rupture dans les applications correctement conçues.
• Résistance à la fatigue thermique : adapté à de nombreuses applications soumises à des chauffages et refroidissements répétés.
• Résistance à l’usure : permet une utilisation dans les matrices, les moules et les outils industriels.
• Bonne trempabilité : permet d’obtenir des propriétés adaptées dans différentes sections grâce à un traitement thermique maîtrisé.
• Stabilité dimensionnelle : peut offrir une bonne stabilité après traitement thermique approprié.
• Polyvalence industrielle : utilisé dans les industries de la forge, de la fonderie sous pression et de l’extrusion.

AISI H13 Composition chimique

L’acier AISI H13 contient principalement du chrome, du molybdène et du vanadium, avec une teneur en carbone adaptée aux exigences des aciers à outils pour travail à chaud.

Remarque : les limites exactes dépendent de la norme applicable, de sa version et de la spécification du produit. La composition du matériau livré doit être confirmée sur le certificat matière.

AISI H13 Propriétés mécaniques

AISI H13 Propriétés physiques

Les propriétés physiques de l’AISI H13 sont importantes pour la conception des outils, les calculs thermiques et les cycles de fabrication.

Les valeurs physiques varient selon la température et la condition métallurgique. Pour les calculs thermiques ou mécaniques critiques, les données techniques du fabricant doivent être consultées.

Comparaison des spécifications de qualité

L’AISI H13 est une désignation courante d’acier à outils pour travail à chaud. Plusieurs nuances internationales sont souvent comparées à cette qualité.

Ces désignations sont généralement considérées comme des références comparables, mais elles ne sont pas automatiquement interchangeables. La composition chimique, la qualité métallurgique, les propriétés mécaniques et les exigences de traitement thermique doivent être vérifiées avant toute substitution.

Autres notes possibles

Lors de la sélection de l’acier AISI H13, les facteurs suivants doivent être pris en compte :

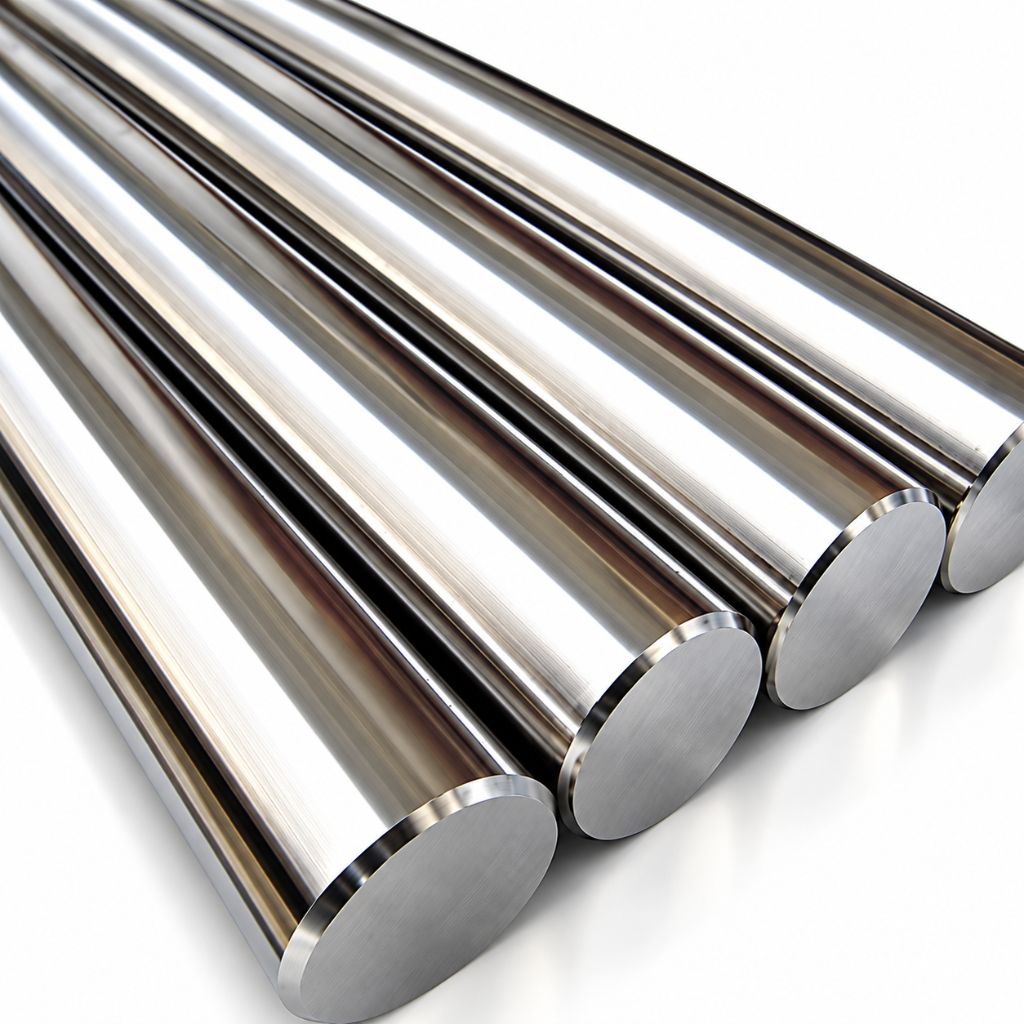

• Forme du produit : barres rondes, barres plates, plaques et ébauches d’outillage selon la disponibilité.
• État de livraison : généralement recuit pour faciliter l’usinage avant traitement thermique final.
• Dureté finale : à définir selon les contraintes thermiques et mécaniques.
• Qualité métallurgique : importante pour les outils soumis à des charges et à des cycles thermiques répétés.
• Usinage et rectification : doivent être adaptés à l’état du matériau et à la finition recherchée.
• Contrôle qualité : certificat matière, contrôle dimensionnel et essais de dureté selon les exigences de la commande.
• Traçabilité : les marquages et documents doivent correspondre au lot livré.

Résistance à la corrosion

L’acier AISI H13 n’est pas un acier inoxydable. Sa teneur en chrome contribue principalement à sa trempabilité et à ses performances métallurgiques à chaud, mais ne lui confère pas la résistance à la corrosion d’un acier inoxydable.

L’exposition à l’humidité, à l’eau salée ou à des produits chimiques agressifs peut provoquer de la corrosion.

Les mesures de protection peuvent inclure :

• Application d’une huile anticorrosion pendant le stockage.
• Utilisation de revêtements protecteurs adaptés à l’application.
• Stockage dans un environnement sec.
• Nettoyage et séchage des outils après utilisation.
• Protection des surfaces usinées lorsque nécessaire.

La protection de surface doit être choisie en fonction de l’environnement et de la compatibilité avec le procédé industriel.

Résistance à la chaleur

L’AISI H13 est spécialement conçu pour les applications de travail à chaud. Il présente une bonne résistance au ramollissement à chaud et une capacité à supporter des cycles thermiques répétés lorsque le matériau est correctement traité.

Ses performances sont importantes dans les opérations de forgeage, de moulage sous pression et d’extrusion à chaud.

La durée de vie d’un outil dépend toutefois de plusieurs facteurs :

• Température de fonctionnement.
• Fréquence et amplitude des cycles thermiques.
• Refroidissement et lubrification.
• Géométrie de l’outil.
• Dureté et traitement thermique.
• Qualité métallurgique et état de surface.

Pour les applications à haute température, la sélection du matériau doit être fondée sur les conditions réelles d’utilisation et les exigences de conception.

Traitement thermique

Le traitement thermique est essentiel pour obtenir les propriétés requises de l’acier AISI H13. Le cycle doit être adapté aux dimensions, à la géométrie et à l’utilisation prévue de l’outil.

Recuit

Le recuit est généralement utilisé pour obtenir un état plus favorable à l’usinage et préparer le matériau au traitement thermique final.

Préchauffage

Un préchauffage contrôlé peut être nécessaire pour réduire les gradients thermiques avant l’austénitisation.

Austénitisation et trempe

Le matériau est chauffé selon une procédure définie puis refroidi de manière contrôlée afin d’obtenir la structure métallurgique souhaitée. La méthode de refroidissement dépend des dimensions, de la géométrie et des recommandations du fabricant.

Revenu

Le revenu est réalisé après la trempe afin d’ajuster la dureté et d’améliorer la ténacité. Plusieurs cycles de revenu peuvent être requis selon la procédure et les propriétés finales recherchées.

Un traitement thermique mal maîtrisé peut entraîner des déformations, des fissures ou des propriétés non conformes. Les paramètres doivent être définis par une procédure qualifiée et vérifiés par les contrôles appropriés.

Soudure

Le soudage de l’AISI H13 doit être planifié avec soin afin de limiter les risques de fissuration et de modification locale des propriétés mécaniques.

Selon l’état du matériau et les exigences de réparation, les précautions peuvent comprendre :

• Évaluation préalable de la faisabilité du soudage.
• Préparation appropriée de la zone à réparer.
• Préchauffage contrôlé.
• Sélection d’un métal d’apport compatible.
• Contrôle de la température entre passes.
• Refroidissement maîtrisé.
• Traitement thermique après soudage, lorsque nécessaire.
• Inspection de la zone soudée selon les exigences applicables.

Pour les outils critiques, la réparation par soudage doit être réalisée selon une procédure qualifiée par du personnel compétent.

Fabrication

L’AISI H13 est utilisé pour fabriquer des outils et des composants soumis à des températures élevées et à des contraintes thermomécaniques.

Usinage

L’usinage est généralement effectué à l’état recuit. Les paramètres doivent être adaptés à la dureté, aux dimensions et aux outils de coupe utilisés.

Forgeage

Le forgeage doit être réalisé dans une plage de température appropriée à la nuance et au procédé. Le refroidissement après forgeage et les traitements thermiques ultérieurs doivent être contrôlés afin d’obtenir les propriétés spécifiées.

Rectification et finition

La rectification permet d’obtenir les dimensions et l’état de surface requis. Les paramètres doivent être maîtrisés pour éviter les brûlures de rectification, les contraintes résiduelles excessives et les fissures.

Contrôle après fabrication

Les contrôles peuvent inclure :

• Vérification dimensionnelle.
• Examen visuel et contrôle de surface.
• Mesure de dureté.
• Essais mécaniques lorsque spécifiés.
• Contrôles non destructifs selon les exigences du projet.
• Vérification des certificats et de la traçabilité.

Applications

Grâce à sa résistance au travail à chaud, sa ténacité et sa résistance à la fatigue thermique, l’AISI H13 est utilisé dans de nombreuses applications industrielles.

Forgeage à chaud

• Matrices de forgeage.

• Poinçons et outils de formage.

• Inserts d’outillage soumis à des températures élevées.

• Composants d’outillage pour la production de pièces métalliques.

Moulage sous pression

• Moules pour le moulage sous pression de métaux non ferreux.

• Inserts de moules.

• Noyaux et composants d’outillage.

• Pièces soumises à des cycles thermiques répétés.

Extrusion à chaud

• Filières d’extrusion.

• Mandrins et outils associés.

• Composants d’outillage soumis à des pressions et températures élevées.

Industrie métallurgique et fabrication générale

• Outils de formage à chaud.

• Composants industriels exposés à des sollicitations thermiques.

• Pièces d’outillage nécessitant un équilibre entre résistance, ténacité et stabilité.

Le choix de l’AISI H13 doit être validé selon la température de fonctionnement, les contraintes mécaniques, la géométrie de l’outil, le traitement thermique et les exigences de durée de vie.

Emirerri Steel étudie les demandes d’approvisionnement en acier AISI H13 selon les dimensions, la forme du produit, l’état de livraison et les spécifications qualité requises, sous réserve de disponibilité.
