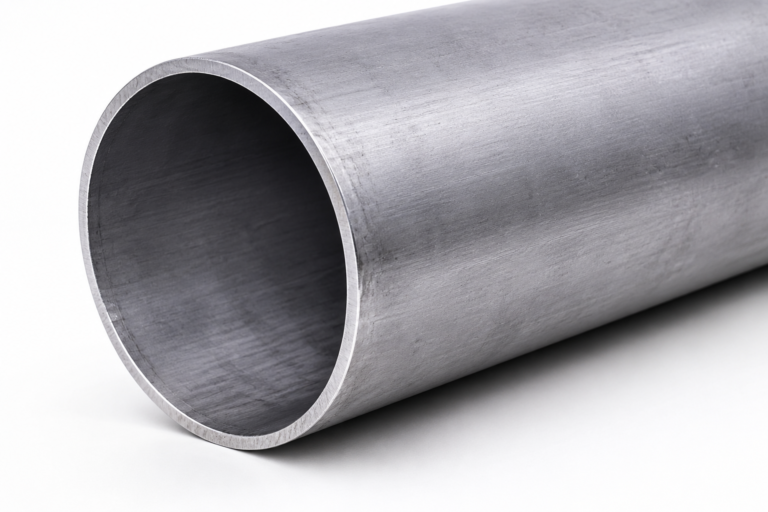

Tuyau en acier sans soudure
Tuyaux en acier sans soudure fabricant et fournisseur Tunisie
Les tuyaux en acier sans soudure sont des tubes métalliques fabriqués sans ligne de soudure longitudinale. Ils sont obtenus à partir d’une billette d’acier pleine, chauffée puis perforée afin de former un tube. Cette fabrication permet d’obtenir une structure homogène et une excellente résistance aux pressions, aux températures et aux contraintes mécaniques.
Grâce à leurs performances élevées, les tuyaux sans soudure sont largement utilisés dans les secteurs pétrolier, gazier, pétrochimique, chimique, énergétique, hydraulique et industriel.
Qu’est-ce qu’un tuyau en acier sans soudure ?
Un tuyau en acier sans soudure, également appelé tube acier sans soudure, ne comporte aucune soudure sur sa longueur. Contrairement aux tubes soudés, il est produit à partir d’une pièce d’acier pleine qui est perforée et transformée en tube.
Cette conception offre notamment :
- Une bonne résistance à la pression interne
- Une excellente résistance mécanique
- Une meilleure tenue aux températures élevées
- Une structure uniforme
- Une grande fiabilité pour les applications critiques
- Une durée de service élevée dans des conditions appropriées
Les tuyaux sans soudure peuvent être fabriqués en acier carbone, acier allié ou acier inoxydable, selon les exigences de l’installation.
Principaux matériaux disponibles
Tuyaux sans soudure en acier carbone
Les tuyaux en acier carbone sont couramment utilisés pour le transport de l’eau, de la vapeur, de l’air, du pétrole, du gaz et de nombreux fluides industriels.
Nuances fréquemment utilisées :
- ASTM A106 Grade B
- ASTM A53
- API 5L Grade B
- API 5L X42
- API 5L X52
- API 5L X60
- API 5L X65
Tuyaux sans soudure en acier inoxydable
Les tubes en acier inoxydable sont privilégiés lorsque la résistance à la corrosion constitue une exigence importante.
Nuances courantes :
- ASTM A312 TP304 / 304L
- ASTM A312 TP316 / 316L
- Acier inoxydable 321
- Acier inoxydable 347
Ils sont adaptés aux installations chimiques, alimentaires, pharmaceutiques, pétrochimiques et aux environnements corrosifs.
Tuyaux sans soudure en acier allié
Les aciers alliés sont utilisés pour les applications nécessitant une résistance supérieure à la température et à la pression.
Exemples :
- ASTM A335 P5
- ASTM A335 P9
- ASTM A335 P11
- ASTM A335 P22
Ils sont notamment utilisés dans les centrales électriques, les raffineries et les installations de traitement à haute température.
Normes applicables
Selon l’application et le matériau, les tuyaux en acier sans soudure peuvent être fabriqués conformément à différentes normes internationales :
| Norme | Application |
|---|---|
| ASTM A106 | Tuyaux sans soudure en acier carbone pour service à haute température |
| ASTM A53 | Tuyaux en acier pour applications mécaniques et sous pression |
| ASTM A333 | Tuyaux sans soudure pour service à basse température |
| ASTM A335 | Tuyaux sans soudure en acier allié pour haute température |
| ASTM A312 | Tuyaux sans soudure et soudés en acier inoxydable austénitique |
| API 5L | Tuyaux pour pipelines de transport de pétrole et de gaz |
| EN 10216 | Tubes sans soudure en acier pour applications sous pression |
| EN 10210 | Profils creux de construction en acier |
Le choix de la norme dépend principalement du fluide transporté, de la pression, de la température, du diamètre, de l’épaisseur et des conditions de service.
Dimensions des tuyaux sans soudure
Les dimensions sont généralement définies par le diamètre nominal (DN/NPS) et l’épaisseur de paroi.
Les tuyaux peuvent être disponibles dans différentes séries ou épaisseurs, notamment :
- SCH 5S
- SCH 10 / 10S
- SCH 20
- SCH 30
- SCH 40 / STD
- SCH 60
- SCH 80 / XS
- SCH 100
- SCH 120
- SCH 160
- XXS
Les dimensions exactes doivent être sélectionnées en fonction de la pression de fonctionnement et des exigences de conception de la tuyauterie.
| N | NPS (inch) | Outside Diameter (mm) | Schedule 5S | Schedule 10S | Schedule 20S | Schedule 40S | Schedule 80S | Schedule 160S | XXS | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| WT (mm) | Weight (kg/m) | WT (mm) | Weight (kg/m) | WT (mm) | Weight (kg/m) | WT (mm) | Weight (kg/m) | WT (mm) | Weight (kg/m) | WT (mm) | Weight (kg/m) | WT (mm) | Weight (kg/m) | |||
| 3 | 1/8″ | 10.3 | 1.2 | 0.2 | 1.24 | 0.28 | 1.5 | 0.33 | 1.73 | 0.37 | 2.41 | 0.47 | – | – | – | – |
| 6 | 1/4″ | 13.7 | 1.2 | 0.37 | 1.65 | 0.49 | 2 | 0.58 | 2.24 | 0.63 | 3.02 | 0.8 | – | – | – | – |
| 10 | 3/8″ | 17.1 | 1.2 | 0.47 | 1.65 | 0.63 | 2 | 0.74 | 2.31 | 0.84 | 3.2 | 1.1 | – | – | – | – |
| 15 | 1/2″ | 21.3 | 1.65 | 0.8 | 2.11 | 1 | 2.3 | 1.07 | 2.77 | 1.27 | 3.73 | 1.62 | 4.75 | 1.94 | 7.47 | 2.55 |
| 20 | 3/4″ | 26.7 | 1.65 | 1.03 | 2.11 | 1.28 | 2.55 | 1.52 | 2.87 | 1.69 | 3.91 | 2.2 | 5.56 | 2.9 | 7.82 | 3.64 |
| 25 | 1″ | 33.4 | 1.65 | 1.3 | 2.77 | 2.09 | 2.55 | 1.94 | 3.38 | 2.5 | 4.55 | 3.24 | 6.35 | 4.24 | 9.09 | 5.45 |
| 32 | 1-1/4″ | 42.2 | 1.65 | 1.65 | 2.77 | 2.7 | 3 | 2.9 | 3.56 | 3.39 | 4.85 | 4.47 | 6.35 | 5.61 | 9.7 | 7.77 |
| 40 | 1-1/2″ | 48.3 | 1.65 | 1.91 | 2.77 | 3.11 | 3 | 3.55 | 3.68 | 4.05 | 5.08 | 5.41 | 7.14 | 7.25 | 11.1 | 10.18 |
| 50 | 2″ | 60.3 | 1.65 | 2.4 | 2.77 | 3.93 | 3 | 4.24 | 3.91 | 5.44 | 5.54 | 7.48 | 8.74 | 11.11 | 11.07 | 13.44 |
| 65 | 2-1/2″ | 73 | 2.11 | 3.69 | 3.05 | 5.26 | 4 | 6.81 | 5.16 | 8.63 | 7.01 | 11.41 | 9.53 | 14.91 | 14.02 | 20.39 |
| 80 | 3″ | 88.9 | 2.11 | 4.51 | 3.05 | 6.45 | 4 | 8.37 | 5.49 | 11.29 | 7.62 | 15.27 | 11.1 | 21.3 | 15.24 | 27.68 |
| 100 | 4″ | 114.3 | 2.11 | 5.84 | 3.05 | 8.36 | 4.5 | 12.18 | 6.02 | 16.07 | 8.56 | 22.32 | 13.49 | 33.54 | 17.12 | 41.03 |
| 125 | 5″ | 141.3 | 2.77 | 9.47 | 3.4 | 11.57 | 5 | 16.8 | 6.55 | 21.8 | 9.53 | 30.97 | 15.88 | 49.11 | 19.05 | 57.43 |
| 150 | 6″ | 168.3 | 2.77 | 11.32 | 3.4 | 13.84 | 6.35 | 25.36 | 7.11 | 28.26 | 10.97 | 42.56 | 18.25 | 67.53 | 21.95 | 79.22 |
| 200 | 8″ | 219.1 | 2.77 | 14.79 | 3.76 | 19.96 | 6.35 | 33.31 | 8.18 | 42.55 | 12.7 | 64.64 | 23.01 | 111.27 | 22.23 | 107.92 |
| 250 | 10″ | 273.1 | 3.4 | 22.63 | 4.19 | 27.78 | 6.35 | 41.77 | 9.27 | 60.31 | 12.7 | 96.01 | 28.58 | 172.33 | 25.4 | 155.15 |
| 300 | 12″ | 323.8 | 3.96 | 31.25 | 4.57 | 36 | 6.35 | 49.7 | 9.53 | 73.88 | 12.7 | 132.05 | 33.32 | 238.76 | 25.4 | 186.97 |
| 350 | 14″ | 355.6 | 3.96 | 34.36 | 4.78 | 41.3 | 7.92 | 67.8 | 11.13 | 94.59 | – | – | – | – | – | – |
| 400 | 16″ | 406.4 | 4.19 | 41.56 | 4.78 | 47.29 | 7.92 | 77.83 | 12.7 | 123.3 | – | – | – | – | – | – |
| 450 | 18″ | 457.2 | 4.19 | 46.81 | 4.78 | 53.26 | 7.92 | 87.71 | 14.27 | 155.8 | – | – | – | – | – | – |
| 500 | 20″ | 508 | 4.78 | 59.25 | 5.54 | 68.61 | 9.53 | 117.14 | 15.09 | 183.42 | – | – | – | – | – | – |
| 600 | 24″ | 610.0 | 5.54 | 82.47 | 6.35 | 94.45 | 9.53 | 141.12 | 17.48 | 255.41 | – | – | – | – | – | – |
Avantages des tuyaux en acier sans soudure
1. Haute résistance à la pression
L’absence de joint soudé permet d’obtenir une paroi continue, particulièrement adaptée aux applications à haute pression.
2. Excellente résistance mécanique
Les tubes sans soudure offrent une bonne résistance aux charges mécaniques, aux vibrations et aux contraintes de fonctionnement.
3. Adaptés aux températures élevées
Certaines nuances d’acier sans soudure sont conçues pour fonctionner dans des environnements à température élevée.
4. Fiabilité pour les applications critiques
Ils sont largement utilisés lorsque la sécurité et l’intégrité de la tuyauterie sont essentielles.
5. Large choix de dimensions et de matériaux
Les tuyaux sans soudure sont disponibles dans de nombreuses dimensions, épaisseurs et nuances d’acier.
Applications industrielles
Les tuyaux en acier sans soudure sont utilisés dans de nombreux secteurs industriels :
Pétrole & Gaz
Transport de pétrole, gaz naturel et autres fluides sous pression.
Pétrochimie
Raffineries, unités de traitement et installations pétrochimiques.
Industrie chimique
Transport de produits chimiques et de fluides corrosifs selon le matériau choisi.
Production d’énergie
Chaudières, centrales électriques, systèmes vapeur et conduites à haute température.
Hydraulique
Circuits hydrauliques et systèmes industriels sous pression.
Construction industrielle
Réseaux de tuyauterie et équipements industriels.
Tuyau sans soudure vs tuyau soudé
| Caractéristique | Tuyau sans soudure | Tuyau soudé |
|---|---|---|
| Ligne de soudure | Non | Oui |
| Résistance à la pression | Très bonne | Bonne à très bonne selon fabrication |
| Fabrication | Perforation d’une billette | Formage puis soudage |
| Applications haute pression | Très adapté | Selon la norme et la conception |
| Dimensions disponibles | Large gamme | Très large gamme |
| Coût | Généralement plus élevé | Généralement plus économique |
Le choix entre un tuyau sans soudure et un tuyau soudé doit être effectué en fonction des conditions de service, de la norme applicable et des exigences du projet.
Contrôle et inspection
Selon les exigences du projet, les tuyaux sans soudure peuvent faire l’objet de différents contrôles :
- Contrôle dimensionnel
- Contrôle visuel
- Analyse chimique
- Essai de traction
- Essai de dureté
- Essai hydrostatique
- Contrôle ultrasonique
- Contrôle électromagnétique
- Contrôles non destructifs (CND)
- Vérification des certificats de matière
Un certificat matière EN 10204 3.1 peut également être fourni lorsque cela est spécifié dans la commande.
Comment choisir un tuyau en acier sans soudure ?
Pour sélectionner correctement un tuyau sans soudure, il faut déterminer :
- Le diamètre nominal (DN/NPS)
- L’épaisseur de paroi ou Schedule
- La nuance d’acier
- La pression de fonctionnement
- La température de service
- Le type de fluide transporté
- La norme de fabrication
- La longueur requise
- Les exigences d’inspection et de certification
- Les conditions de corrosion et d’environnement
Une sélection appropriée garantit la sécurité, la fiabilité et la durée de vie du système de tuyauterie.
Fourniture de tuyaux en acier sans soudure
Nous proposons des tuyaux en acier sans soudure adaptés aux projets industriels et aux applications sous pression. Les produits peuvent être fournis selon les normes internationales, les dimensions et les spécifications techniques demandées par le client.
Disponibilité selon projet :
- Acier carbone
- Acier allié
- Acier inoxydable
- Différents DN/NPS
- Différentes épaisseurs et Schedule
- Différentes longueurs
- Certificats matière
- Inspection selon exigences du client
Nous Contacter
