Raccord de Tuyauterie en Croix Forgé
Fabricant et fournisseur de raccords de tuyaux en croix forgés en Tunisie
The forged cross fitting is a pipe fitting designed to connect four pipe sections and allow fluid distribution in four directions. Its cross-shaped geometry offers a compact solution for certain industrial network configurations.
Forged crosses are primarily offered with Socket Weld (snap-fit) or Threaded (threaded) connections . Depending on project requirements, they can be manufactured from carbon steel, stainless steel, alloy steel, duplex steel, or special alloys.
They are particularly used in small diameter networks, process installations, instrumentation and certain pressure applications when this configuration is provided for by the system design.
Understanding the Forged Cross Fitting
A forged cross is a fitting with four openings designed to receive four sections of piping.
It differs from the forged tee by its fourth connection. While a tee generally allows a three-way branch, a cross allows for a four-way configuration.
It can be used, in particular, to:
- Distribute a fluid in different directions
- Combine several circuits
- Adding a branch in an installation
- Create a compact piping configuration
- Connecting multiple lines in small diameter networks
The choice between a Socket Weld and a threaded configuration depends on the design and applicable requirements.
Table of Technical Specifications
| Specification | Details |
|---|---|
| Product | Forged Cross |
| Kind | Equal Cross / Reduced Cross |
| Login | Socket Weld / Threaded |
| Standard | ASME B16.11, as applicable |
| Dimensions | NPS/DN according to applicable standard |
| Classes | 150 / 300 / 600 / 900 / 1500 / 2500, depending on the application |
| Materials | Carbon steel / Stainless steel / Alloy steel / Duplex / Special alloys |
| Thread | According to specification |
| Thermal treatment | According to material specification |
| Inspection | As required |
| Tests | As required |
| Documentation | MTC / Inspection Reports / Certificates |
Principales Configurations des Croix Forgées

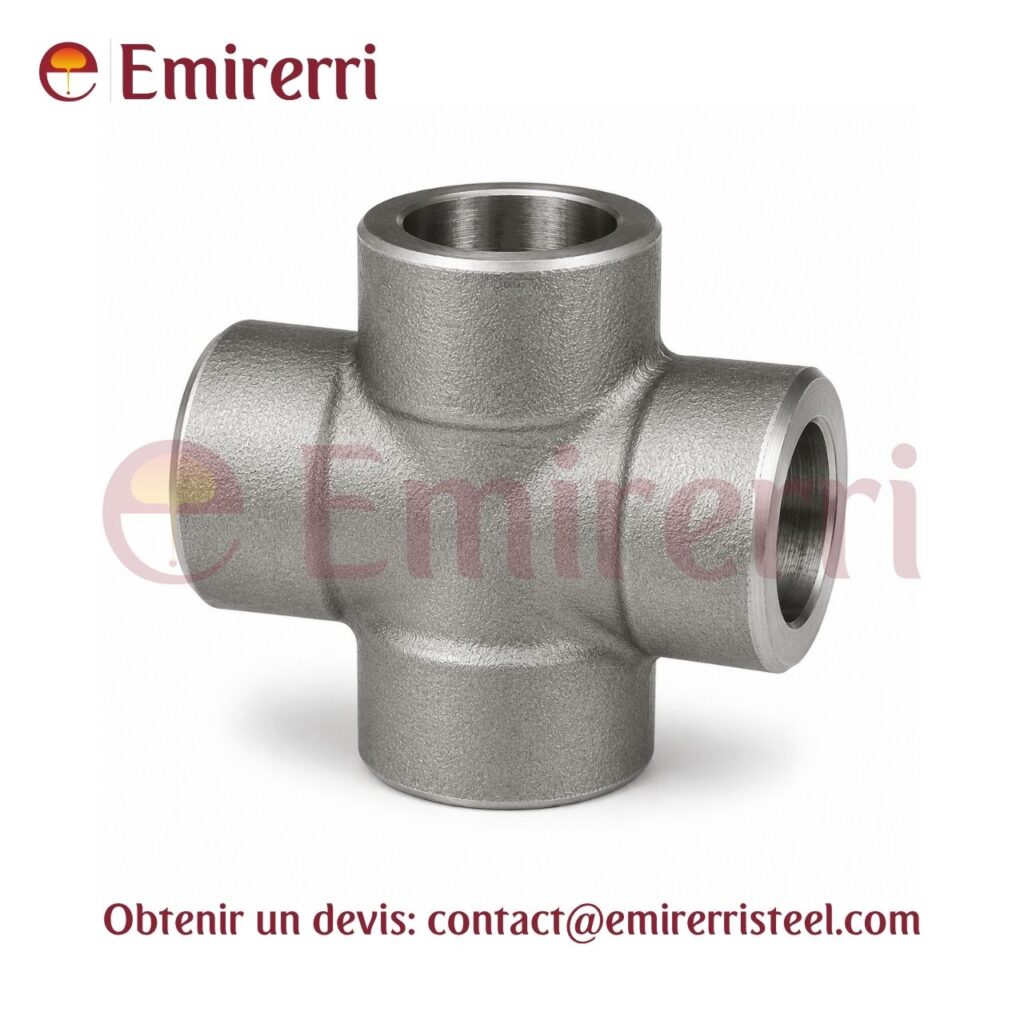

Croix Forgée Égale
Une croix égale possède quatre connexions présentant la même dimension nominale.
Exemple :
1″ × 1″ × 1″ × 1″
ou :
DN25 × DN25 × DN25 × DN25
Cette configuration convient lorsque les quatre branches du réseau doivent avoir le même diamètre.
Elle peut être rencontrée dans les réseaux de process, l’instrumentation, les circuits hydrauliques, les réseaux utilitaires et diverses installations industrielles.
Croix Forgée Réduite
Une croix réduite comporte au moins une connexion dont la dimension diffère des autres.
Exemple :
2″ × 2″ × 1″ × 1″
Cette configuration permet d’associer plusieurs dimensions de tuyauterie dans un même raccord.
Les dimensions exactes des quatre connexions doivent être indiquées dans la demande de prix ou la commande.
Tableau des Spécifications Techniques
| Spécification | Détails |
|---|---|
| Produit | Croix Forgée |
| Type | Croix Égale / Croix Réduite |
| Connexion | Socket Weld / Filetée |
| Standard | ASME B16.11, selon application |
| Dimensions | NPS / DN selon norme applicable |
| Classes | 150 / 300 / 600 / 900 / 1500 / 2500, selon application |
| Matériaux | Acier au carbone / Inox / Acier allié / Duplex / Alliages spéciaux |
| Filetage | Selon spécification |
| Traitement thermique | Selon spécification matière |
| Inspection | Selon exigences |
| Essais | Selon exigences |
| Documentation | MTC / Rapports d’inspection / Certificats |
Raccord en Croix Forgé Socket Weld
La croix Socket Weld est équipée d’emboîtures destinées à recevoir les tubes avant la réalisation des soudures.
Cette conception est utilisée dans certaines installations de petit diamètre lorsque le raccordement par soudage Socket Weld est prévu par la spécification de tuyauterie.
Ses principales caractéristiques sont :
- Raccordement soudé
- Construction compacte
- Utilisation dans les petits diamètres
- Disponibilité dans différentes nuances de matériaux
- Plusieurs classes de pression selon la configuration applicable
La réalisation du raccordement soudé doit respecter les procédures de soudage et les exigences du projet.
Raccord en Croix Forgé Fileté
Une croix forgée Threaded comporte des connexions filetées permettant son assemblage avec des composants de tuyauterie présentant des filetages compatibles.
Ce type de raccord peut être retenu lorsque le projet prévoit une connexion filetée.
Parmi ses caractéristiques figurent :
- Raccordement fileté
- Pas de soudage du raccordement lui-même
- Possibilité de démontage
- Utilisation dans certaines applications utilitaires et d’instrumentation
- Disponibilité dans différentes dimensions et nuances selon spécification
Le type de filetage doit être vérifié avant la commande et l’installation afin de garantir la compatibilité des composants.
Croix Forgée ou Tee Forgé : Quelle Différence ?
La distinction essentielle est le nombre de connexions disponibles.
| Caractéristique | Tee Forgé | Croix Forgée |
|---|---|---|
| Nombre de connexions | 3 | 4 |
| Géométrie | En T | En croix |
| Configuration | Trois voies | Quatre voies |
| Fonction principale | Création d’une dérivation | Distribution ou connexion à quatre voies |
| Raccordement | Socket Weld / Fileté | Socket Weld / Fileté |
| Utilisation | Réseaux de process et utilités | Réseaux nécessitant quatre connexions |
Fabrication d'une Croix Forgée
La production d’un raccord en croix forgé comprend plusieurs opérations destinées à obtenir la géométrie, les dimensions et les propriétés requises.
Le flux de fabrication typique peut être présenté ainsi :
Matière première → Découpe → Chauffage → Forgeage → Traitement thermique → Usinage → Inspection → Marquage → Emballage
Sélection de la matière
Le matériau de départ est choisi en fonction de la nuance, de la norme, de la classe de pression et des conditions de service.
Préparation et découpe
La matière est préparée et découpée en ébauches adaptées à l’opération de forgeage.
Chauffage et forgeage
L’ébauche est chauffée dans des conditions contrôlées puis déformée mécaniquement afin d’obtenir la forme générale du raccord.
Traitement thermique
Lorsque la spécification matière l’exige, un traitement thermique est réalisé afin d’obtenir les caractéristiques métallurgiques et mécaniques requises.
Usinage
Les emboîtures, filetages et surfaces de raccordement sont ensuite usinés afin d’atteindre les dimensions spécifiées.
Contrôle final
Le raccord est vérifié pour ses dimensions, son état de surface et sa conformité aux exigences applicables.
Identification
Le marquage et les informations de traçabilité sont appliqués conformément aux exigences de la commande et de la spécification.
Normes Applicables aux Croix Forgées
La norme à appliquer dépend notamment de la configuration du raccord, de sa matière, de ses dimensions et des exigences du projet.
ASME B16.11
ASME B16.11 – Forged Fittings, Socket-Welding and Threaded constitue une référence majeure pour les raccords forgés Socket Weld et filetés.
Cette norme traite notamment des dimensions, classes, tolérances et exigences applicables aux raccords concernés.
Selon le produit, d’autres spécifications peuvent également être nécessaires :
- ASME B16.11 – Raccords forgés Socket Weld et filetés
- ASME B1.20.1 – Filetages de tuyauterie
- ASTM A105 – Acier au carbone forgé
- ASTM A182 – Aciers inoxydables et alliés forgés
- Spécifications du client
- Spécifications du projet
- Exigences d’inspection et d’essais
La combinaison de normes doit être confirmée pour chaque configuration et chaque matériau.
Matériaux Disponibles
Le choix du matériau dépend des conditions de pression, de température, du fluide et de l’environnement de corrosion.
Acier au Carbone
Les croix forgées en acier au carbone sont largement utilisées dans les installations industrielles et les réseaux de tuyauterie.
Une spécification courante est :
ASTM A105
Applications possibles :
- Pétrole et gaz
- Pétrochimie
- Process industriels
- Réseaux utilitaires
- Systèmes hydrauliques
Acier Inoxydable
Lorsque la résistance à la corrosion constitue un critère important, des aciers inoxydables peuvent être sélectionnés.
Nuances courantes :
- ASTM A182 F304
- ASTM A182 F304L
- ASTM A182 F316
- ASTM A182 F316L
Acier AlliÉ
Certaines applications nécessitent des matériaux présentant des caractéristiques adaptées aux températures élevées et aux exigences mécaniques du service.
Nuances courantes :
- ASTM A182 F11
- ASTM A182 F22
Duplex et Alliages Spéciaux
Selon les exigences du projet, des matériaux tels que l’acier duplex, le super duplex et certains alliages à base de nickel peuvent également être utilisés.
La disponibilité dépend de la spécification, des dimensions et des exigences de fabrication.
Classes de Pression
Les raccords forgés sont généralement identifiés par leur classe de pression.
Les classes couramment rencontrées comprennent :
Classe 150 | Classe 300 | Classe 600 | Classe 900 | Classe 1500 | Classe 2500
Il est important de considérer que la classe ne représente pas à elle seule une pression de service fixe.
La pression admissible dépend notamment :
- De la nuance du matériau
- De la dimension
- De la température
- De la classe
- De la norme applicable
- Des conditions de conception
Point technique important
La pression admissible doit être déterminée à partir des tableaux pression-température applicables au matériau et au raccord concernés.
Dimensions des Croix Forgées
Les dimensions sont fonction de la configuration du raccord, de la taille nominale, de la classe et de la norme applicable.
Les caractéristiques dimensionnelles peuvent notamment comprendre :
| Paramètre | Description |
|---|---|
| Dimension nominale | NPS / DN |
| Configuration | Croix égale / Croix réduite |
| Raccordement | Socket Weld / Fileté |
| Dimension principale | Taille de la conduite |
| Dimensions des branches | Taille des connexions |
| Alésage | Selon configuration |
| Profondeur d’emboîtement | Pour Socket Weld |
| Filetage | Pour version filetée |
| Dimensions générales | Selon norme applicable |
Les dimensions définitives doivent être vérifiées en fonction de la norme et de la configuration commandées.
Poids des Croix Forgées
Le poids d’une croix forgée varie en fonction de plusieurs paramètres, notamment :
- Dimension nominale
- Configuration égale ou réduite
- Classe de pression
- Matériau
- Dimensions des branches
- Type de raccordement
- Usinage
Une croix égale et une croix réduite peuvent donc présenter des poids différents.
Pour le calcul du transport, de la manutention ou de l’approvisionnement, il est recommandé de confirmer le poids réel à partir des données techniques du produit.
Contrôle Qualité et Essais
Les opérations de contrôle sont définies en fonction des normes applicables et des exigences du client.
Les contrôles peuvent comprendre :
- Inspection visuelle
- Contrôle dimensionnel
- Analyse chimique
- Essais mécaniques
- Essai de dureté
- PMI – Identification positive du matériau
- Vérification du traitement thermique
- Contrôle des filetages
- Vérification des dimensions Socket Weld
- Contrôles non destructifs (CND/NDT)
- Essais hydrostatiques lorsque requis
Pour les applications critiques, les exigences d’inspection doivent être clairement définies avant le début de la fabrication.
Marquage et Traçabilité
Les croix forgées destinées aux applications industrielles peuvent recevoir un marquage permanent permettant leur identification.
Selon les exigences applicables, ce marquage peut comprendre :
- Identification du fabricant
- Nuance du matériau
- Dimension
- Classe
- Norme
- Numéro de coulée
- Numéro de lot
- Identification spécifique du client
La traçabilité permet de relier le produit fourni aux certificats matière et aux documents d’inspection correspondants.
Documents Fournis
Selon les exigences de la commande, la documentation peut comprendre :
- Certificat matière (MTC)
- Certificat de conformité
- Rapport de contrôle dimensionnel
- Rapport PMI
- Rapport de traitement thermique
- Rapports CND/NDT
- Rapport d’inspection par tierce partie
- Liste de colisage
- Documents commerciaux
Les exigences documentaires doivent être précisées avant la confirmation de la commande.
Applications des Croix Forgées
Les croix forgées peuvent être utilisées dans différents secteurs industriels lorsque leur configuration est compatible avec la conception du réseau.
Pétrole et Gaz
Utilisées dans certaines configurations de process, d’utilités et d’instrumentation.
Pétrochimie
Utilisées pour certaines configurations de dérivation et de distribution dans les réseaux de process.
Industrie Chimique
Employées dans certaines installations nécessitant une sélection appropriée des matériaux et des raccordements.
Production d’Énergie
Utilisées dans certains réseaux auxiliaires et utilitaires conformément aux exigences de conception.
Systèmes Hydrauliques
Peuvent être utilisées dans certaines configurations hydrauliques et applications sous pression.
Industrie Générale
Adaptées à certaines installations de process, pneumatiques, hydrauliques et utilitaires.
Comment Sélectionner une Croix Forgée ?
Une sélection correcte doit tenir compte de l’ensemble des conditions de fonctionnement et des exigences du projet.
Dimension des quatre connexions
Déterminer les dimensions NPS ou DN requises pour chacune des quatre ouvertures.
Configuration
Choisir entre :
- Croix égale
- Croix réduite
Raccordement
Déterminer si le système nécessite :
- Socket Weld
- Filetage
Classe de pression
Sélectionner la classe correspondant aux conditions de conception et aux exigences applicables.
Matériau
Le matériau doit être choisi en fonction de :
- La pression
- La température
- Le fluide
- La corrosion
- Les propriétés mécaniques requises
Normes
Vérifier les normes applicables au raccord, au matériau et au filetage.
Inspection
Définir les besoins éventuels en PMI, CND/NDT, essais ou inspection par tierce partie.
Documentation
Confirmer les certificats et rapports nécessaires avant la fabrication.
Foire aux questions (FAQ)
Une croix forgée est un raccord de tuyauterie en forme de croix comportant quatre connexions et permettant de réaliser une configuration de tuyauterie à quatre voies.
Un tee possède généralement trois connexions, tandis qu’une croix en possède quatre.
Il s’agit d’une croix équipée d’emboîtures dans lesquelles les tubes sont insérés avant la réalisation des soudures.
C’est un raccord en croix muni de connexions filetées destinées à être assemblées avec des composants compatibles.
ASME B16.11 constitue la principale référence pour les raccords forgés Socket Weld et filetés lorsque la configuration concernée entre dans son champ d’application.
Selon les exigences, elles peuvent être fabriquées en acier au carbone, acier inoxydable, acier allié, duplex et alliages spéciaux.
Quelles classes de pression sont couramment disponibles ?
Elle peut être utilisée dans certaines installations de process, pétrole et gaz, pétrochimie, hydraulique, énergie, instrumentation et applications industrielles.
Il faut considérer les quatre dimensions de raccordement, la configuration, le type de connexion, la classe de pression, le matériau, la température, le fluide et les exigences du projet.
Selon la commande, les documents peuvent inclure le certificat matière, certificat de conformité, rapports dimensionnels, PMI, traitement thermique et rapports d’inspection.
Nous Contacter
