Emirerri Steel Tunisie est un fabricant et exportateur de confiance de brides plates (Plate Flanges), offrant des solutions fiables et économiques pour les systèmes de tuyauterie à travers le Maroc, l’Algérie, la Tunisie, la Libye et l’Égypte. Nos brides plates sont fabriquées conformément aux normes EN 1092-1 et AFNOR, garantissant une compatibilité parfaite avec les exigences industrielles européennes et nord-africaines.
Les brides plates, également connues sous le nom de brides pleines ou brides plates à souder, sont conçues avec une surface plane et sans collerette. Elles sont principalement utilisées dans les applications à basse pression et offrent une solution simple, économique et efficace pour les raccordements de tuyauterie.
Grâce à l’utilisation de matériaux de haute qualité tels que l’acier carbone, l’acier inoxydable, l’acier allié et l’acier duplex, Emirerri Steel Tunisie garantit des produits durables, résistants à la corrosion et adaptés aux environnements industriels exigeants.
Spécifications du Produit
| Paramètre | Description |
|---|---|
| Type de produit | Bride plate (Type 01 selon EN 1092-1) |
| Norme | EN 1092-1 / AFNOR |
| Classes de pression | PN 2.5, PN 6, PN 10, PN 16 |
| Gamme de tailles | DN10 à DN2000 |
| Types de faces | Face plane (FF), Face surélevée (RF) |

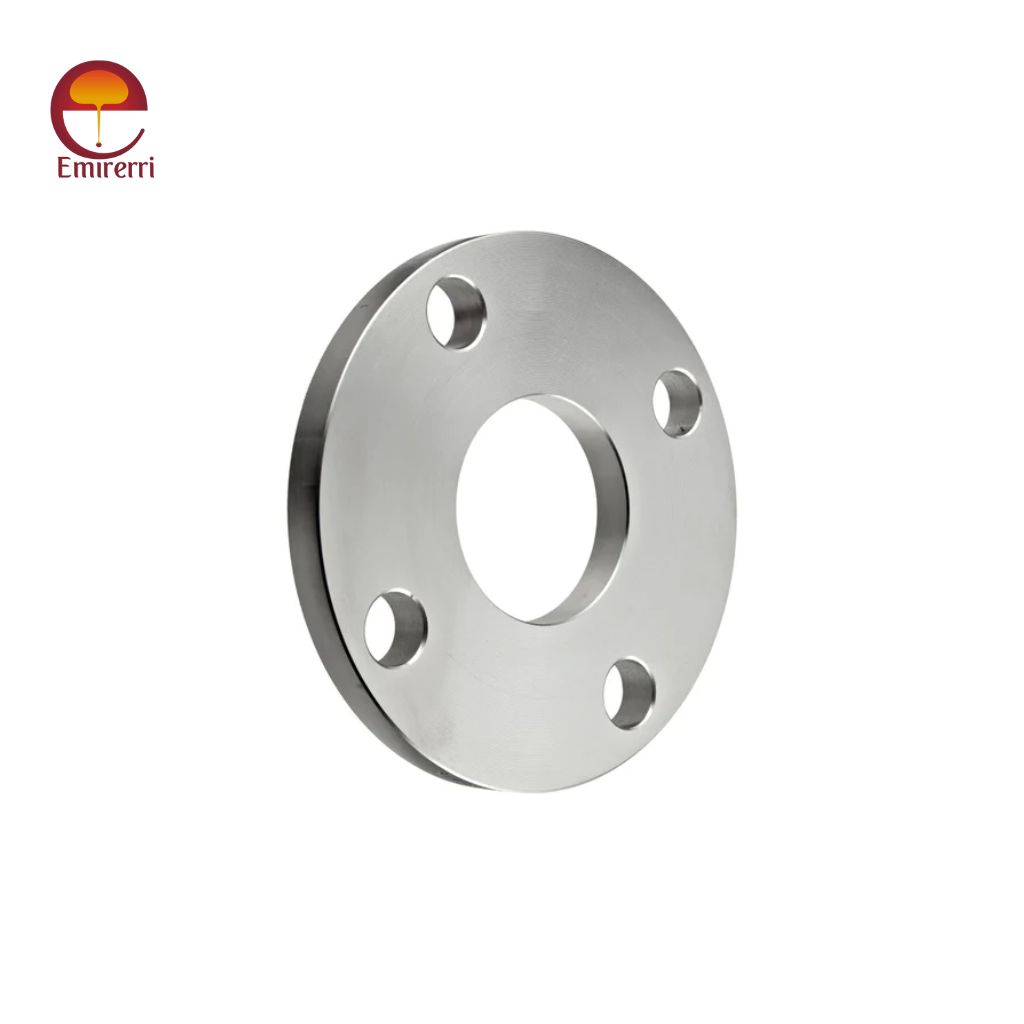

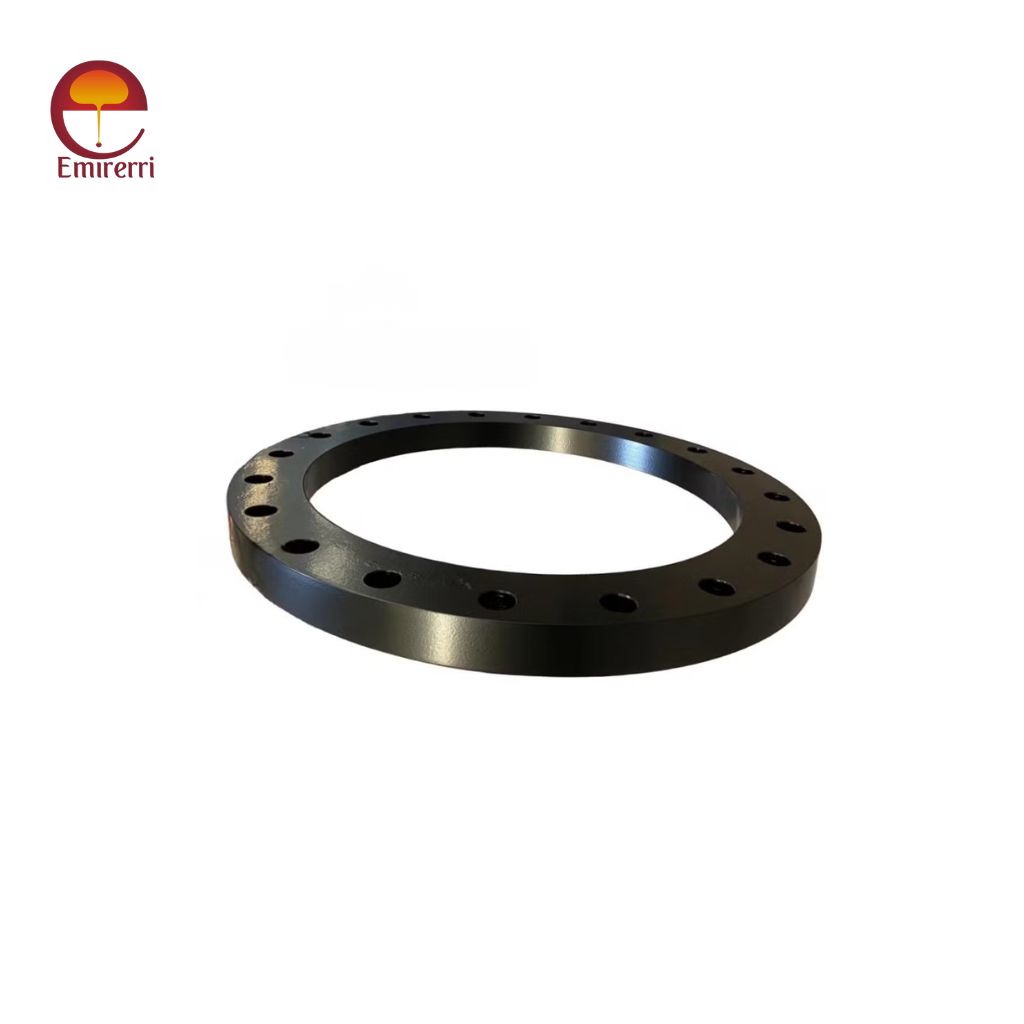

| Matériaux | Acier carbone, acier inoxydable, acier allié, acier duplex |
| Procédé de fabrication | Découpe / Forgeage |
| Finition de surface | Huilé, sablé, galvanisé, décapé et passivé |
| Inspection | Contrôle visuel, dimensionnel, essais NDT |
| Certification | EN 10204 3.1 / 3.2 |
Les brides plates sont idéales pour les applications nécessitant simplicité, rapidité d’installation et coût réduit.
Tableau des Grades AFNOR & EN
Acier Carbone
| Grade EN | Grade AFNOR | Description |
|---|---|---|
| P235GH | E24-2 | Acier standard pour pression |
| P250GH | E24-2 / E26-2 | Acier chaudière |
| P265GH | E28-2 | Haute température |
| P355GH | E36-2 | Haute résistance |
Acier Inoxydable
| Grade EN | Grade AFNOR | Équivalent |
|---|---|---|
| 1.4301 | Z5CN18-10 | 304 |
| 1.4307 | Z3CN18-10 | 304L |
| 1.4401 | Z5CND17-12 | 316 |
| 1.4404 | Z3CND17-12 | 316L |
| 1.4541 | Z6CN18-10 | 321 |
| 1.4571 | Z6CND17-12 | 316Ti |
Aciers Duplex & Alliés
| Grade EN | Grade AFNOR | Description |
|---|---|---|
| 1.4462 | Z2CND22-05 | Acier duplex |
| 1.7380 | 10CD9-10 | Acier allié |
| 1.7335 | 13CrMo4-5 | Haute température |
Dimensions des Brides Plates (EN 1092-1 / AFNOR)
Les brides plates sont normalisées selon EN 1092-1, largement utilisées en Afrique du Nord pour les systèmes basse pression.
Paramètres Dimensionnels
- DN – Diamètre nominal
- D – Diamètre extérieur
- K – Cercle de perçage
- B – Diamètre intérieur
- C – Épaisseur
- N – Nombre de trous
Tableau des Dimensions (Exemple)
| DN | D (mm) | K (mm) | B (mm) | C (mm) | Boulonnerie |
|---|---|---|---|---|---|
| 15 | 95 | 65 | 22 | 10 | M12 |
| 25 | 115 | 85 | 28 | 12 | M12 |
| 40 | 150 | 110 | 48 | 14 | M16 |
| 50 | 165 | 125 | 60 | 14 | M16 |
| 80 | 200 | 160 | 89 | 16 | M16 |
| 100 | 220 | 180 | 114 | 18 | M16 |
| 150 | 285 | 240 | 168 | 20 | M20 |
| 200 | 340 | 295 | 219 | 22 | M20 |
Caractéristiques des Brides Plates
- Conception simple et économique
- Installation rapide
- Adaptées aux basses pressions
- Réduction des coûts de fabrication
- Facilité de maintenance
- Large disponibilité en tailles et matériaux
Applications en Afrique du Nord
Les brides plates d’Emirerri Steel sont utilisées dans :
Maroc
- Réseaux d’eau
- Installations industrielles
Algérie
- Systèmes de tuyauterie basse pression
- Industrie pétrochimique
Tunisie
- Traitement de l’eau
- Infrastructures
Libye
- Réseaux industriels
- Installations énergétiques
Égypte
- Industrie chimique
- Projets de construction
Elles sont particulièrement adaptées aux systèmes où les contraintes de pression sont faibles et où le coût est un facteur clé.
Fabrication & Contrôle Qualité
Chez Emirerri Steel Tunisie :
- Sélection de matières premières certifiées
- Découpe et forgeage de précision
- Usinage CNC
- Inspection dimensionnelle
- Tests non destructifs
- Certification EN
Emballage & Livraison
- Emballage en caisses bois
- Protection anticorrosion
- Marquage conforme
- Livraison vers Casablanca, Alger, Tunis, Tripoli et Alexandrie
Conclusion
Emirerri Steel Tunisie est votre partenaire fiable pour les brides plates en Afrique du Nord, offrant des produits conformes aux normes EN 1092-1 et AFNOR.
Grâce à leur simplicité, leur coût réduit et leur efficacité, les brides plates sont une solution idéale pour de nombreuses applications industrielles. Elles garantissent performance et fiabilité dans les systèmes de tuyauterie du Maroc, de l’Algérie, de la Tunisie, de la Libye et de l’Égypte.
