Coudes en acier
Fournisseur et fabricant de coudes en acier en Tunisie, Algérie, Maroc et Libye
Les coudes en acier sont des raccords de tuyauterie essentiels utilisés pour changer la direction du flux dans les systèmes de tuyauterie, généralement à des angles de 45°, 90° et 180°. Chez Emirerri Steel, nous fabriquons et fournissons des coudes en acier de haute qualité conformes aux normes françaises AFNOR (NF EN / séries XC), garantissant durabilité, résistance à la corrosion et précision d’ingénierie.
Nos coudes en acier sont largement exportés vers la Tunisie, l’Algérie, le Maroc et la Libye, desservant des secteurs tels que le pétrole et le gaz, la pétrochimie, la construction et le traitement de l’eau.
Types de Coudes en Acier
Selon le rayon
- Coude à long rayon (LR) – flux plus fluide, moins de perte de pression
- Coude à court rayon (SR) – conception compacte pour espaces réduits
Selon la fabrication
- Coudes sans soudure
- Coudes soudés
Selon la fonction
- Coude de réduction (diamètres différents)
- Coude égal
Tableau des Spécifications
| Paramètre | Détails |
|---|---|
| Norme | AFNOR (NF EN 10253 / NF A 49-145) |
| Nuances de matériau | XC10, XC18, XC38, E24, E36, E355 |
| Gamme de tailles | ½” à 48” (DN15 à DN1200) |
| Épaisseur | SCH 10 à SCH XXS |
| Angle | 45°, 90°, 180° |
| Fabrication | Sans soudure / Soudé |
| Finition de surface | Noir, Galvanisé, Décapé, Poli |
| Essais | Test hydrostatique, PMI, UT, RT |
| Certification | Certificat EN 10204 3.1/3.2 |
Types de Connexion
- Soudage bout à bout (BW) – joints solides et étanches
- Soudage par emboîtement (SW) – pour petits diamètres
- Fileté (NPT/BSP) – installation facile
- Coudes à brides – adaptés aux systèmes haute pression
Matériaux (Normes AFNOR / Françaises)
Chez Emirerri Steel, nous proposons une large gamme de nuances AFNOR :

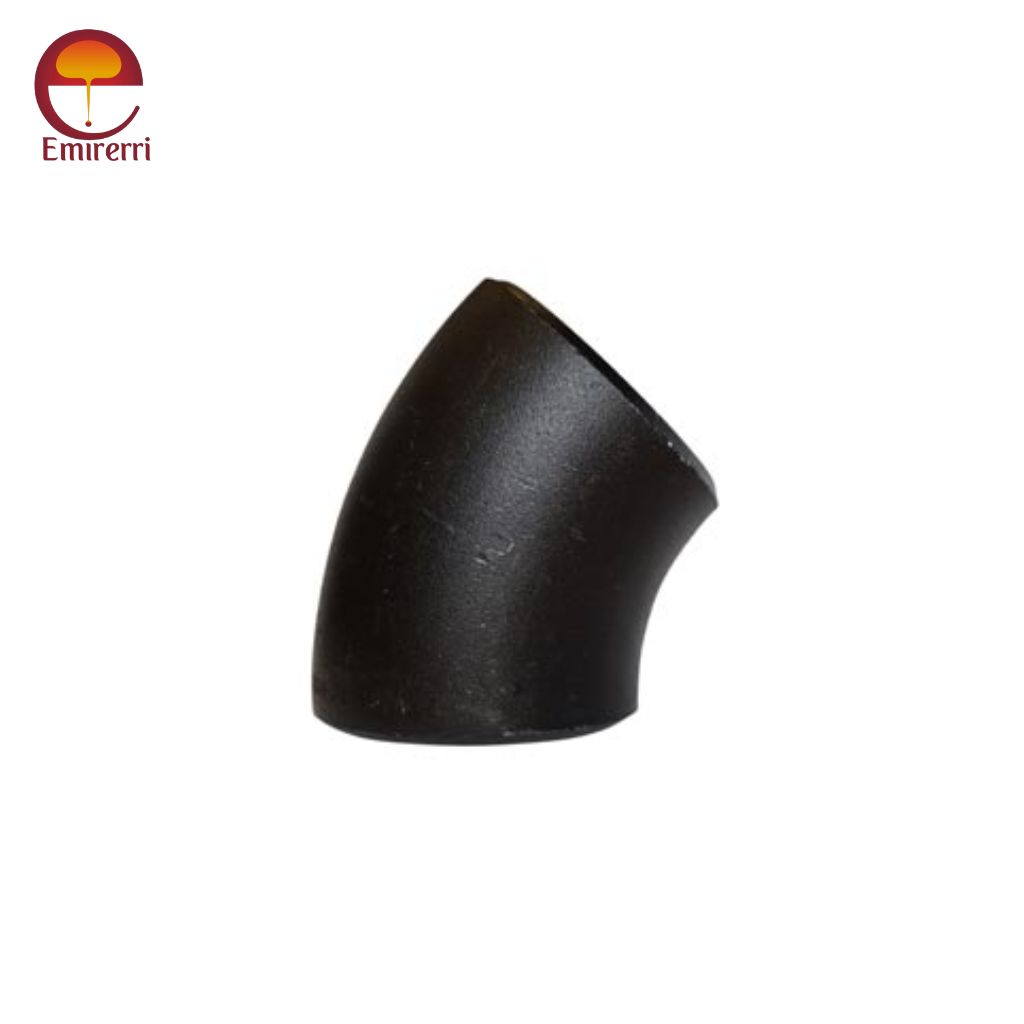

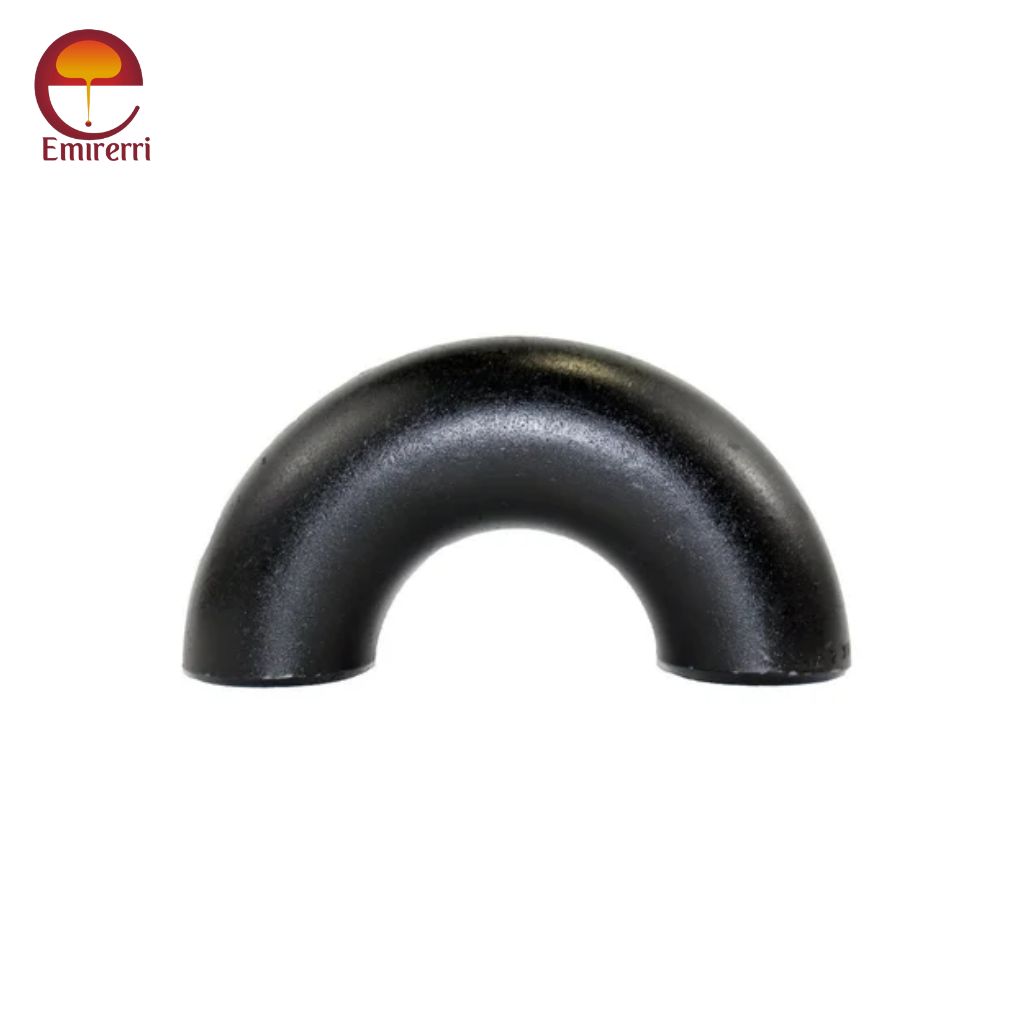

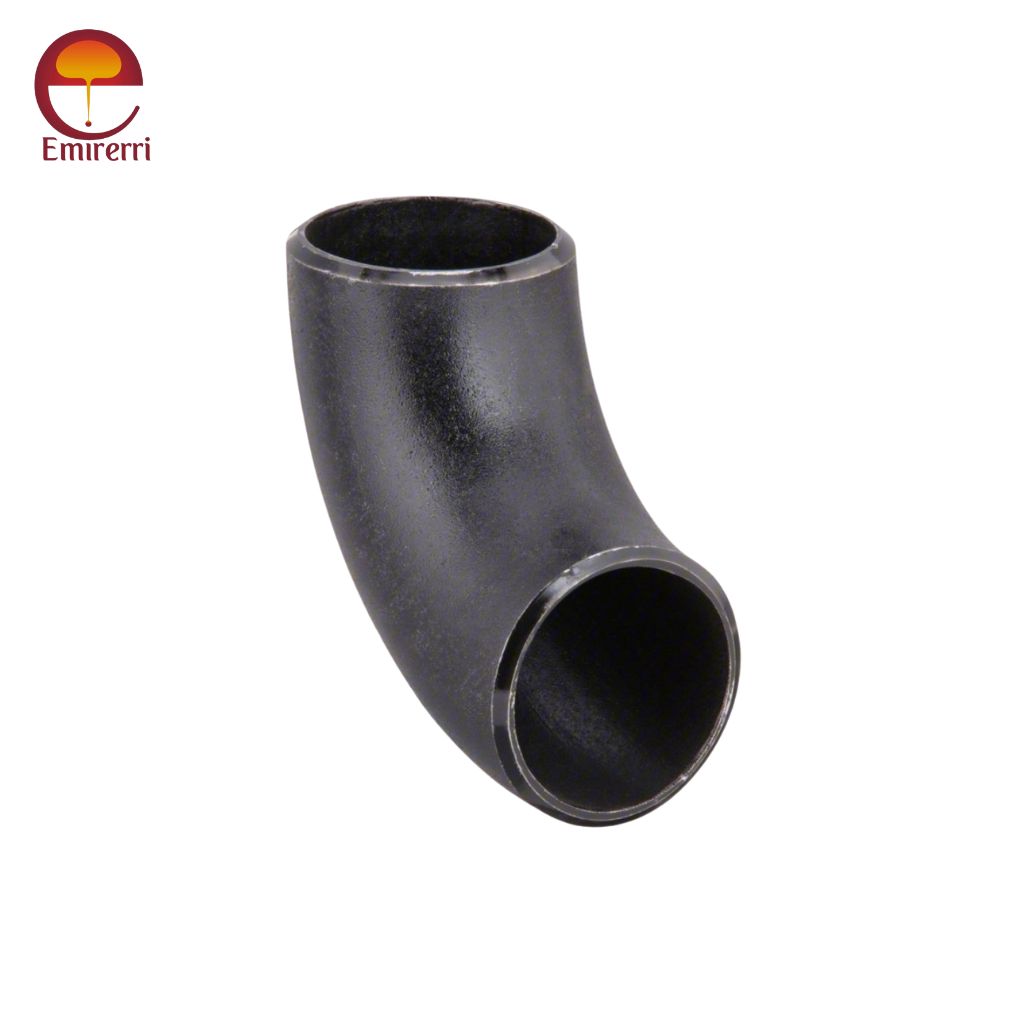

Acier Carbone (Série XC)
- XC10 – faible teneur en carbone, excellente soudabilité
- XC18 – résistance améliorée
- XC38 – applications à haute résistance
Acier de Construction
- E24 (équivalent S235)
- E36 (équivalent S355)
- E355 – applications structurelles à haute résistance
Aciers Alliés
- 15CDV6
- 25CrMo4

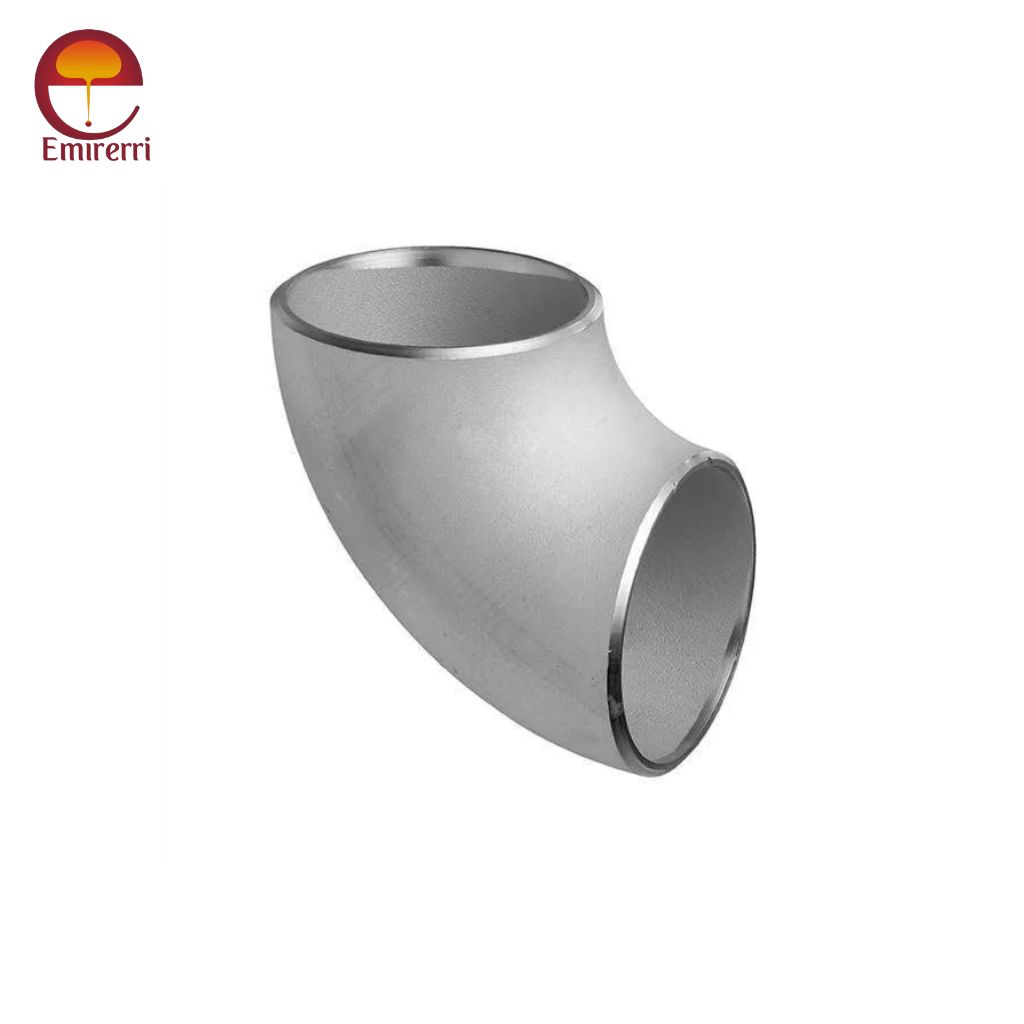

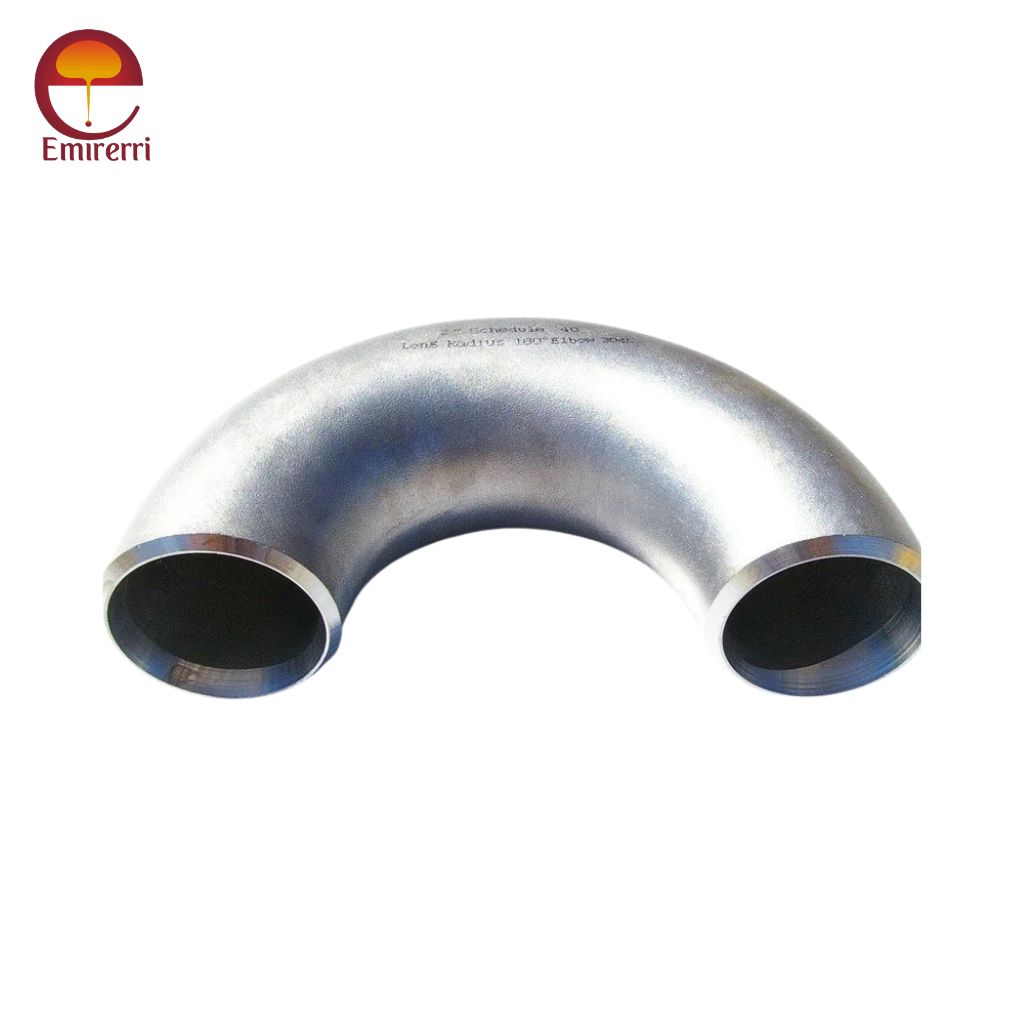

Acier Inoxydable

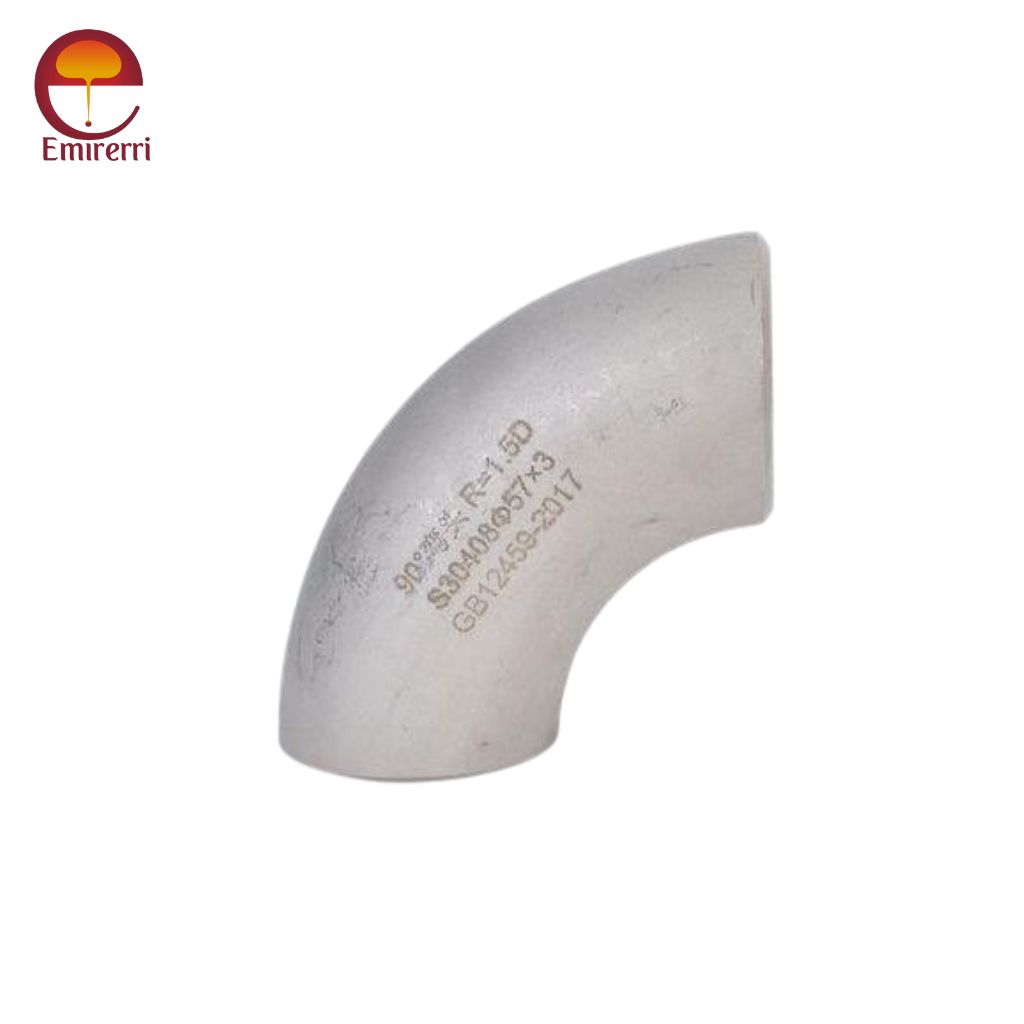

- Z2CND17-12 (équivalent 316L)
- Z2CN18-10 (équivalent 304L)

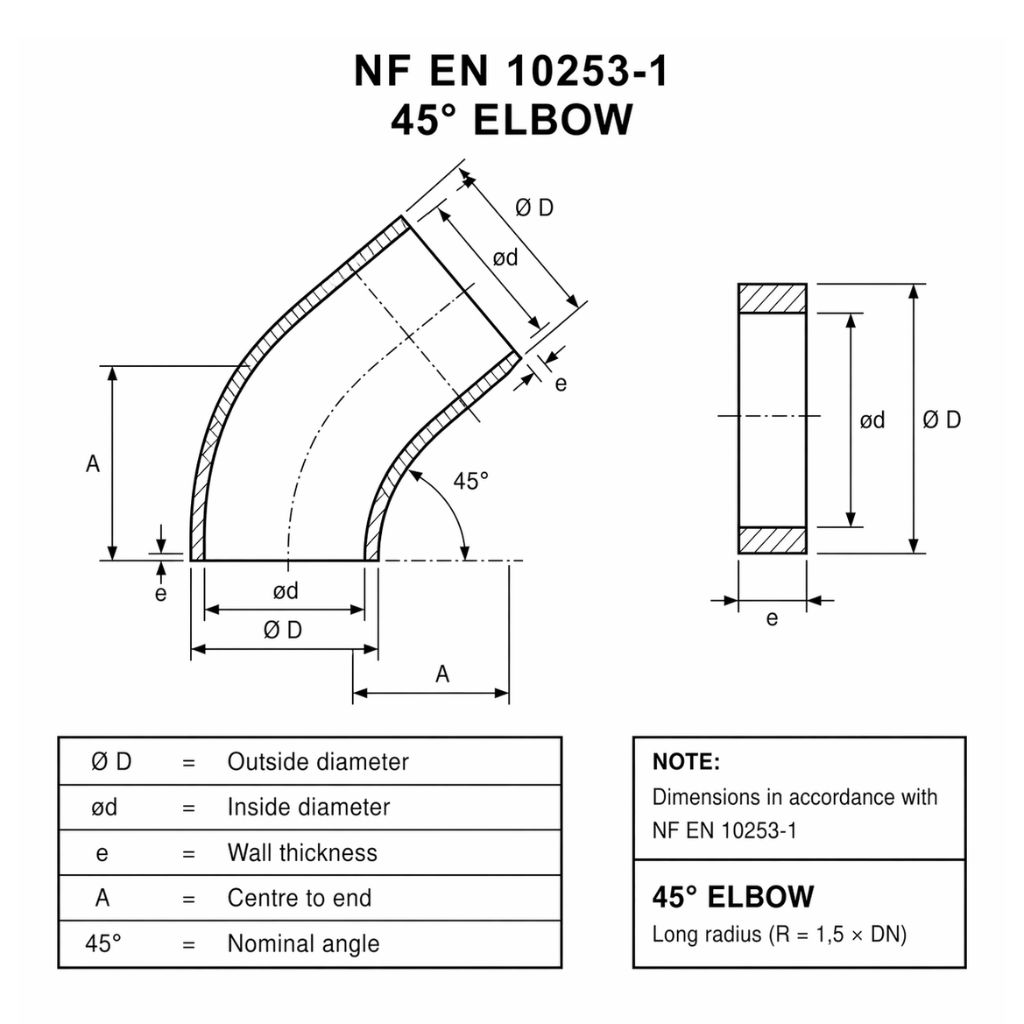

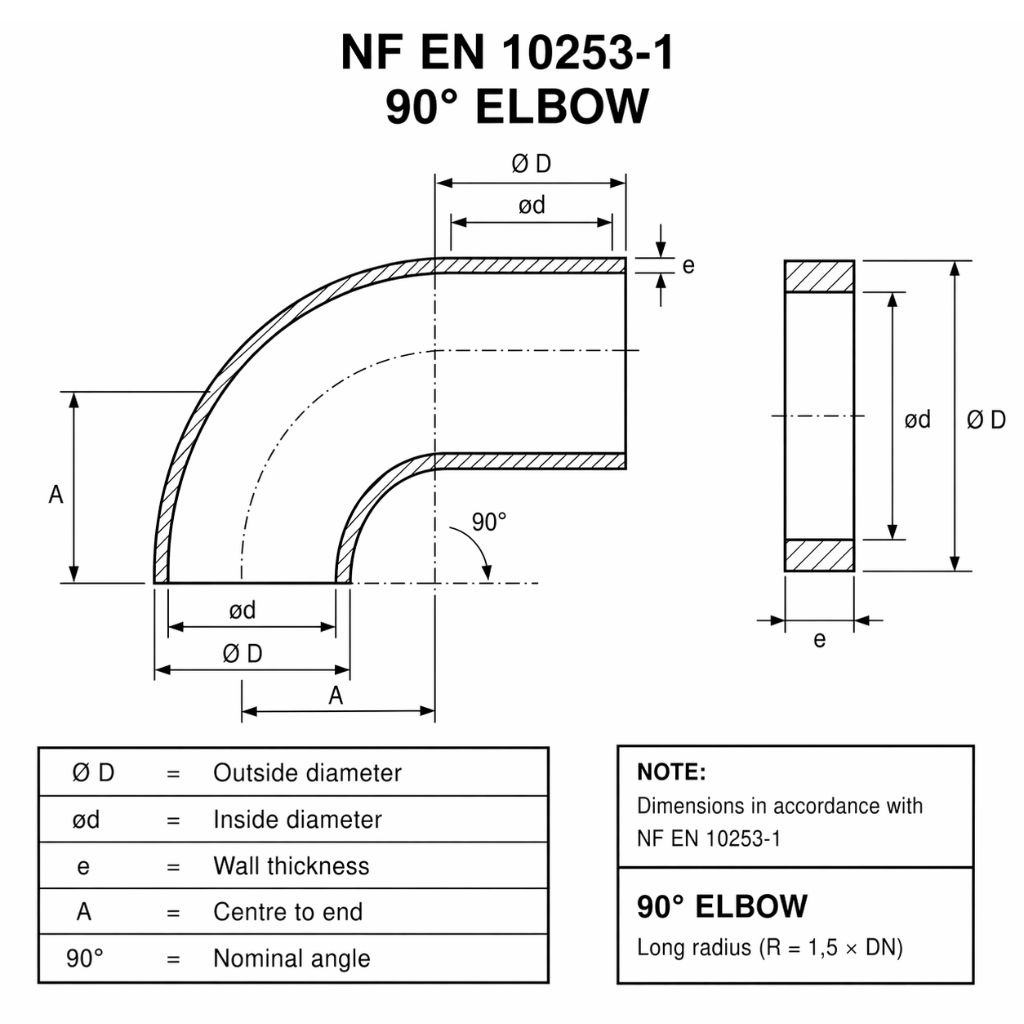

Dimensions des coudes en acier selon la norme NF EN 10253-1
Coudes type 2D – Dimensions en millimètres
| DN | D | T | F | C | B |
|---|---|---|---|---|---|
| 20 | 26.9 | 2.3 | 25 | 50 | 39 |
| 25 | 33.7 | 2.6 | 25 | 50 | 42 |
| 32 | 42.4 | 2.6 | 32 | 64 | 53 |
| 40 | 48.3 | 2.6 | 38 | 76 | 62 |
| 50 | 60.3 | 2.9 | 51 | 102 | 81 |
| 65 | 76.1 | 2.9 | 63 | 127 | 102 |
| 80 | 88.9 | 3.2 | 76 | 152 | 121 |
| 100 | 114.3 | 3.6 | 102 | 203 | 159 |
| 125 | 139.7 | 4.0 | 127 | 254 | 197 |
| 150 | 168.3 | 4.5 | 152 | 305 | 237 |
| 200 | 219.1 | 6.3 | 203 | 406 | 313 |
| 250 | 273.0 | 6.3 | 254 | 508 | 391 |
| 300 | 323.9 | 7.1 | 305 | 610 | 467 |
| 350 | 355.6 | 8.0 | 356 | 711 | 533 |
| 400 | 406.4 | 8.8 | 406 | 813 | 610 |
Coudes type 3D – Dimensions en millimètres
| DN | D | T | H | F | C | B |
|---|---|---|---|---|---|---|
| 15 | 21.3 | 2.0 | 12 | 29 | 56 | 38 |
| 20 | 26.9 | 2.3 | 12 | 29 | 57 | 43 |
| 25 | 33.7 | 2.6 | 16 | 38 | 76 | 56 |
| 38.0 | 2.6 | 19 | 45 | 90 | 64 | |
| 32 | 42.4 | 2.6 | 20 | 48 | 95 | 70 |
| 44.5 | 2.6 | 22 | 51 | 102 | 73 | |
| 40 | 48.3 | 2.6 | 24 | 57 | 114 | 83 |
| 54.0 | 2.6 | 28 | 68.5 | 137 | 95 | |
| 57.0 | 2.9 | 29 | 72 | 144 | 100 | |
| 50 | 60.3 | 2.9 | 35 | 76 | 152 | 106 |
| 70.0 | 2.9 | 38 | 92 | 184 | 127 | |
| 65 | 76.1 | 2.9 | 44 | 95 | 191 | 132 |
| 80 | 88.9 | 3.2 | 47 | 114 | 229 | 159 |
| 101.6 | 3.6 | 55 | 133 | 267 | 184 | |
| 108.0 | 3.6 | 58 | 142.5 | 285 | 196 | |
| 100 | 114.3 | 3.6 | 63 | 152 | 305 | 210 |
| 133.0 | 4.0 | 75 | 181 | 362 | 247 | |
| 125 | 139.7 | 4.0 | 79 | 190 | 381 | 262 |
| 159.0 | 4.5 | 90 | 216 | 432 | 295 | |
| 150 | 168.3 | 4.5 | 95 | 229 | 457 | 313 |
| 175 | 193.7 | 5.6 | 112 | 270 | 540 | 367 |
| 200 | 219.1 | 6.3 | 127 | 305 | 610 | 414 |
| 244.5 | 6.3 | 141 | 340 | 680 | 462 | |
| 250 | 273.0 | 6.3 | 159 | 381 | 762 | 518 |
| 300 | 323.9 | 7.1 | 190 | 457 | 914 | 619 |
| 350 | 355.6 | 8.0 | 222 | 533 | 1067 | 711 |
| 400 | 406.4 | 8.8 | 254 | 610 | 1219 | 813 |
Coudes type 5D – Dimensions en millimètres
| DN | D | T | H | F | C | B |
|---|---|---|---|---|---|---|
| 15 | 21.3 | 2.0 | 18 | 42.5 | 85 | 53 |
| 20 | 26.9 | 2.3 | 24 | 57.5 | 115 | 71 |
| 25 | 33.7 | 2.6 | 30 | 72.5 | 145 | 89 |
| 38.0 | 2.6 | 34 | 82.5 | 165 | 101 | |
| 32 | 42.4 | 2.6 | 38 | 92.5 | 185 | 114 |
| 44.5 | 2.6 | 40 | 97.5 | 195 | 120 | |
| 40 | 48.3 | 2.6 | 45 | 107.5 | 215 | 132 |
| 54.0 | 2.6 | 51 | 122.5 | 245 | 149 | |
| 57.0 | 2.9 | 53 | 130 | 260 | 158 | |
| 50 | 60.3 | 2.9 | 56 | 135.0 | 270 | 165 |
| 70.0 | 2.9 | 66 | 160 | 320 | 195 | |
| 65 | 76.1 | 2.9 | 73 | 175 | 350 | 213 |
| 80 | 88.9 | 3.2 | 86 | 205.0 | 410 | 250 |
| 90 | 101.6 | 3.6 | 98 | 235 | 470 | 286 |
| 108.0 | 3.6 | 105 | 253 | 506 | 306 | |
| 100 | 114.3 | 3.6 | 112 | 270 | 540 | 327 |
| 133.0 | 4.0 | 129 | 311.5 | 623 | 378 | |
| 125 | 139.7 | 4.0 | 137 | 330 | 660 | 400 |
| 159.0 | 4.5 | 155 | 375 | 750 | 454 | |
| 150 | 168.3 | 4.5 | 162 | 390 | 780 | 474 |
| 200 | 219.1 | 6.3 | 211 | 510 | 1020 | 620 |
| 244.5 | 6.3 | 240 | 580 | 1160 | 702 | |
| 250 | 273.0 | 6.3 | 269 | 650 | 1300 | 786 |
| 300 | 323.9 | 7.1 | 321 | 775 | 1550 | 937 |
| 350 | 355.6 | 8.0 | 352 | 850 | 1700 | 1026 |
| 400 | 406.4 | 8.8 | 402 | 970 | 1940 | 1173 |

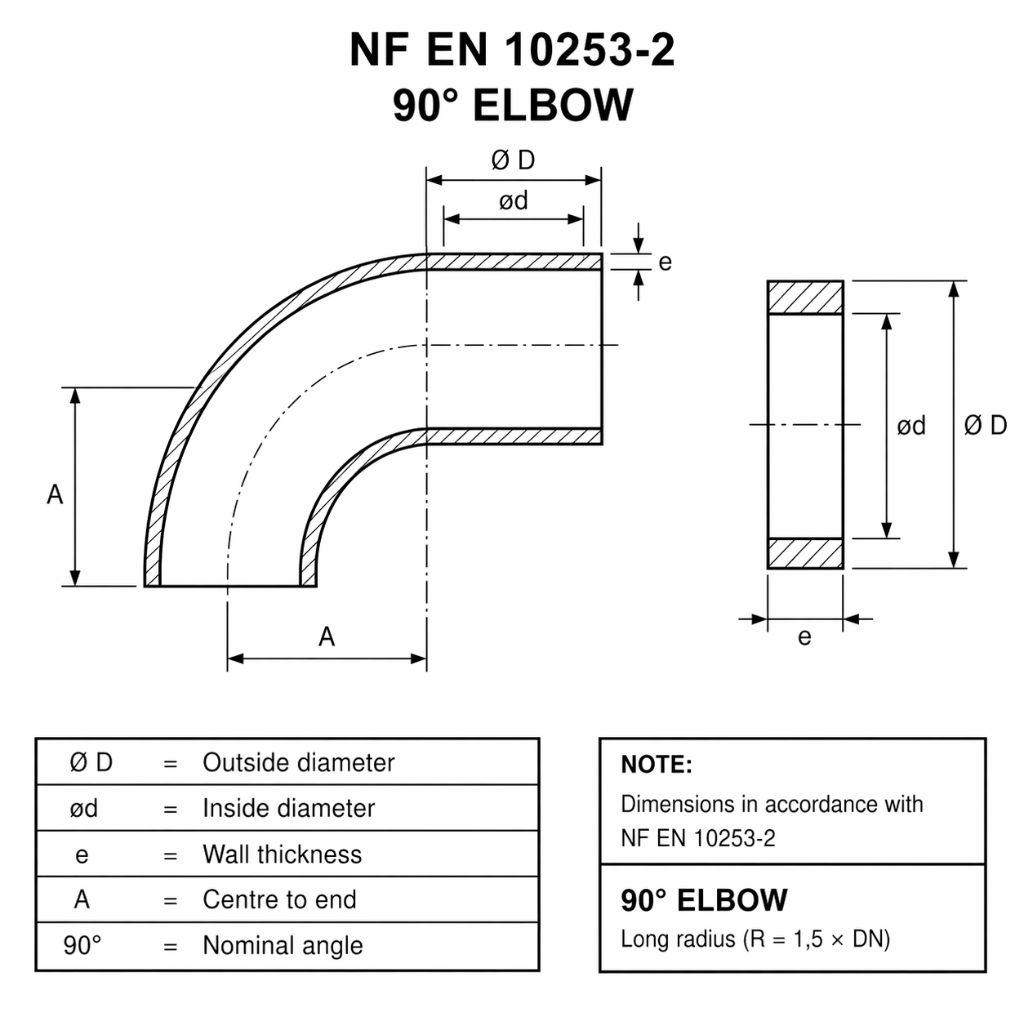

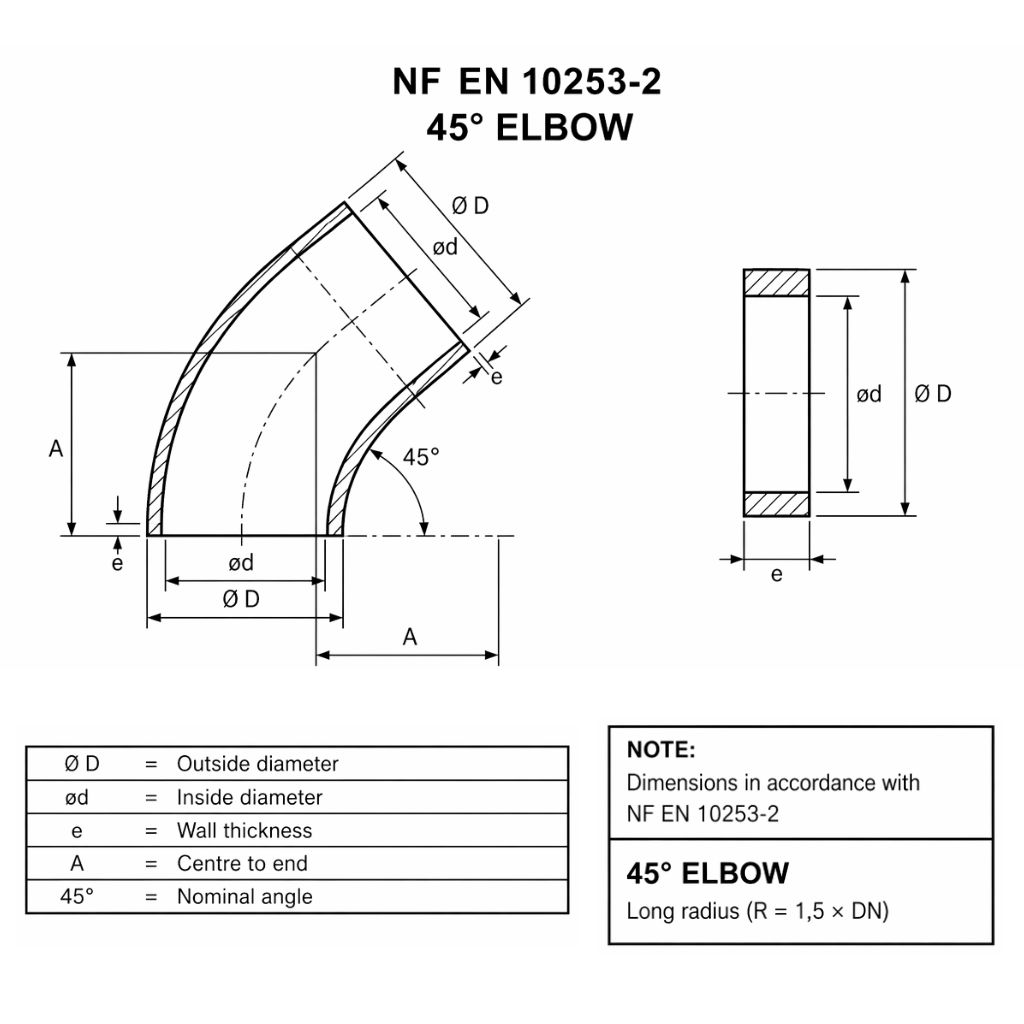

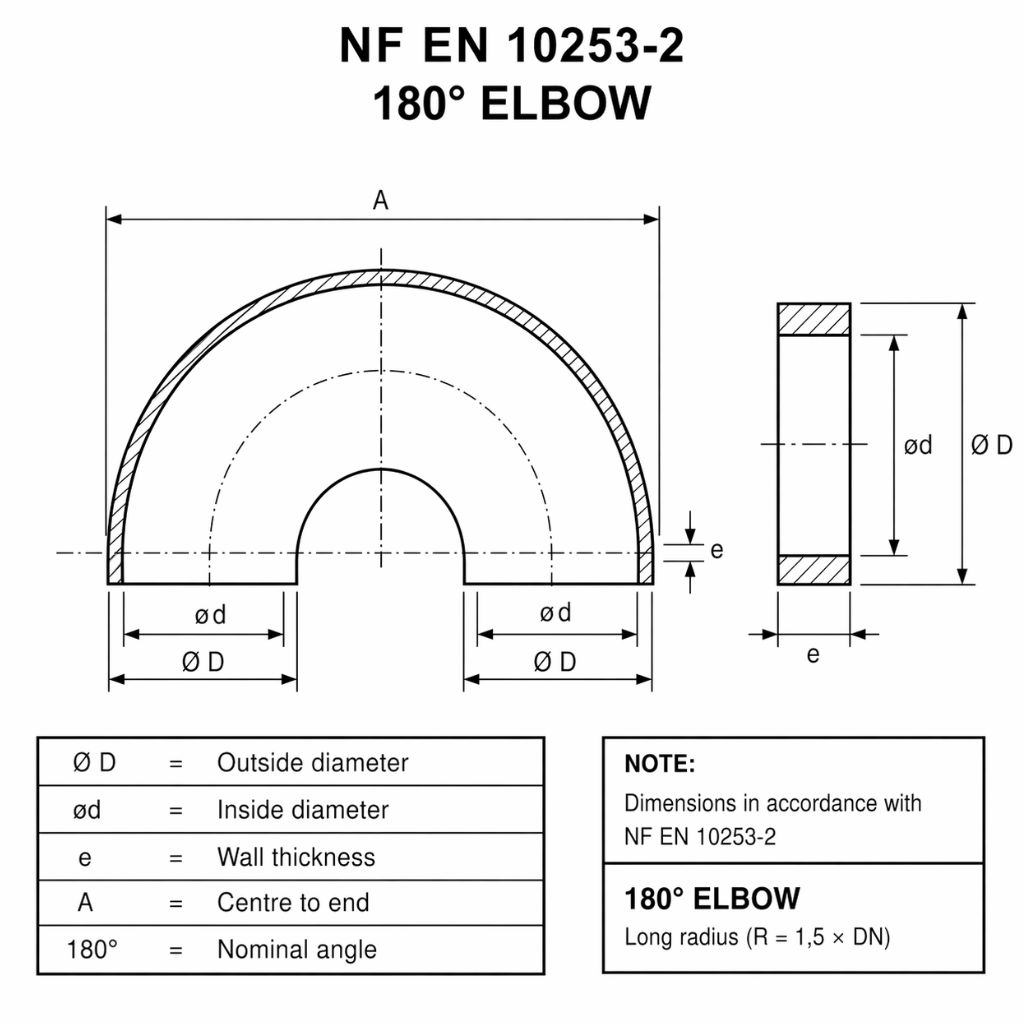

Dimensions des coudes en acier selon la norme NF EN 10253-2
Coudes rayon 2D — Dimensions
| DN | D | R | C | B – W |
|---|---|---|---|---|
| 15 | 21.3 | 25 | 50 | 36 |
| 20 | 26.9 | 25 | 50 | 39 |
| 25 | 33.7 | 25 | 50 | 42 |
| 32 | 42.4 | 32 | 64 | 53 |
| 40 | 48.3 | 38 | 76 | 62 |
| 50 | 60.3 | 51 | 102 | 81 |
| 65 | 76.1 | 63 | 127 | 102 |
| 80 | 88.9 | 76 | 152 | 121 |
| 100 | 114.3 | 102 | 203 | 159 |
| 125 | 139.7 | 127 | 254 | 197 |
| 150 | 168.3 | 152 | 305 | 237 |
| 200 | 219.1 | 203 | 406 | 313 |
| 250 | 273.0 | 254 | 508 | 391 |
| 300 | 323.9 | 305 | 610 | 467 |
| 350 | 355.6 | 356 | 711 | 533 |
| 400 | 406.4 | 406 | 813 | 610 |
| 450 | 457.0 | 457 | 914 | 686 |
| 500 | 508.0 | 508 | 1016 | 762 |
| 550 | 559.0 | 559 | 1118 | 838 |
| 600 | 610.0 | 610 | 1220 | 914 |
| 650 | 660.0 | 660 | 1320 | 990 |
| 700 | 711.0 | 711 | 1422 | 1066 |
| 750 | 762.0 | 762 | 1524 | 1143 |
| 800 | 813.0 | 813 | 1626 | 1220 |
| 850 | 864.0 | 864 | 1728 | 1296 |
| 900 | 914.0 | 914 | 1828 | 1371 |
| 1000 | 1016 | 1016 | 2032 | 1524 |
| 1050 | 1067 | 1067 | 2134 | 1600 |
| 1100 | 1118 | 1118 | 2236 | 1677 |
| 1150 | 1166 | 1166 | 2332 | 1749 |
| 1200 | 1219 | 1219 | 2438 | 1830 |
Coudes rayon 3D — Dimensions
| DN | D | R | C | B – W – Z |
|---|---|---|---|---|
| 15 | 21.3 | 38 | 76 | 49 |
| 20 | 26.9 | 38 | 76 | 51 |
| 25 | 33.7 | 38 | 76 | 56 |
| 38.0 | 45 | 90 | 64 | |
| 32 | 42.4 | 48 | 96 | 69 |
| 40 | 48.3 | 57 | 114 | 82 |
| 51.0 | 63 | 126 | 88 | |
| 57.0 | 72 | 144 | 100 | |
| 50 | 60.3 | 76 | 152 | 106 |
| 70.0 | 92 | 184 | 127 | |
| 65 | 76.1 | 95 | 190 | 133 |
| 80 | 88.9 | 114 | 228 | 159 |
| 101.6 | 133 | 267 | 184 | |
| 108.0 | 142.5 | 285 | 196 | |
| 100 | 114.3 | 152 | 304 | 210 |
| 133.0 | 181 | 362 | 247 | |
| 125 | 139.7 | 190 | 380 | 260 |
| 159.0 | 216 | 432 | 295 | |
| 150 | 168.3 | 229 | 457 | 313 |
| 175 | 193.7 | 270 | 540 | 367 |
| 200 | 219.1 | 305 | 610 | 414 |
| 244.5 | 340 | 680 | 462 | |
| 250 | 273.0 | 381 | 762 | 518 |
| 300 | 323.9 | 457 | 914 | 619 |
| 350 | 355.6 | 533 | 1066 | 711 |
| 400 | 406.4 | 610 | 1220 | 813 |
| 450 | 457.0 | 686 | 1372 | 914 |
| 500 | 508.0 | 762 | 1524 | 1016 |
| 550 | 559.0 | 838 | 1676 | 1118 |
| 600 | 610.0 | 914 | 1828 | 1219 |
| 650 | 660.0 | 990 | 1980 | 1320 |
| 700 | 711.0 | 1067 | 2134 | 1422 |
| 750 | 762.0 | 1143 | 2286 | 1524 |
| 800 | 813.0 | 1219 | 2438 | 1626 |
| 850 | 864.0 | 1296 | 2592 | 1728 |
| 900 | 914.0 | 1372 | 2744 | 1829 |
| 1000 | 1016 | 1524 | 3048 | 2032 |
| 1050 | 1067 | 1600 | 3201 | 2134 |
| 1100 | 1118 | 1677 | 3354 | 2236 |
| 1150 | 1168 | 1752 | 3504 | 2336 |
| 1200 | 1219 | 1829 | 3658 | 2438 |
Coudes rayon 5D — Dimensions
| DN | D | R | C | B – W – Z |
|---|---|---|---|---|
| 15 | 21.3 | 38 | 76 | 49 |
| 20 | 26.9 | 38 | 76 | 51 |
| 25 | 33.7 | 38 | 76 | 56 |
| 38.0 | 45 | 90 | 64 | |
| 32 | 42.4 | 48 | 96 | 69 |
| 40 | 48.3 | 57 | 114 | 82 |
| 51.0 | 63 | 126 | 88 | |
| 57.0 | 72 | 144 | 100 | |
| 50 | 60.3 | 76 | 152 | 106 |
| 70.0 | 92 | 184 | 127 | |
| 65 | 76.1 | 95 | 190 | 133 |
| 80 | 88.9 | 114 | 228 | 159 |
| 101.6 | 133 | 267 | 184 | |
| 108.0 | 142.5 | 285 | 196 | |
| 100 | 114.3 | 152 | 304 | 210 |
| 133.0 | 181 | 362 | 247 | |
| 125 | 139.7 | 190 | 380 | 260 |
| 159.0 | 216 | 432 | 295 | |
| 150 | 168.3 | 229 | 457 | 313 |
| 175 | 193.7 | 270 | 540 | 367 |
| 200 | 219.1 | 305 | 610 | 414 |
| 244.5 | 340 | 680 | 462 | |
| 250 | 273.0 | 381 | 762 | 518 |
| 300 | 323.9 | 457 | 914 | 619 |
| 350 | 355.6 | 533 | 1066 | 711 |
| 400 | 406.4 | 610 | 1220 | 813 |
| 450 | 457.0 | 686 | 1372 | 914 |
| 500 | 508.0 | 762 | 1524 | 1016 |
| 550 | 559.0 | 838 | 1676 | 1118 |
| 600 | 610.0 | 914 | 1828 | 1219 |
| 650 | 660.0 | 990 | 1980 | 1320 |
| 700 | 711.0 | 1067 | 2134 | 1422 |
| 750 | 762.0 | 1143 | 2286 | 1524 |
| 800 | 813.0 | 1219 | 2438 | 1626 |
| 850 | 864.0 | 1296 | 2592 | 1728 |
| 900 | 914.0 | 1372 | 2744 | 1829 |
| 1000 | 1016 | 1524 | 3048 | 2032 |
| 1050 | 1067 | 1600 | 3201 | 2134 |
| 1100 | 1118 | 1677 | 3354 | 2236 |
| 1150 | 1168 | 1752 | 3504 | 2336 |
| 1200 | 1219 | 1829 | 3658 | 2438 |
Applications
Les coudes en acier sont largement utilisés dans plusieurs industries en Tunisie, Algérie, Maroc et Libye :
- Pipelines pétroliers et gaziers
- Usines pétrochimiques
- Réseaux d’eau et dessalement
- Centrales électriques
- Construction et infrastructures
- Applications marines et offshore
- Industries chimiques et des engrais
