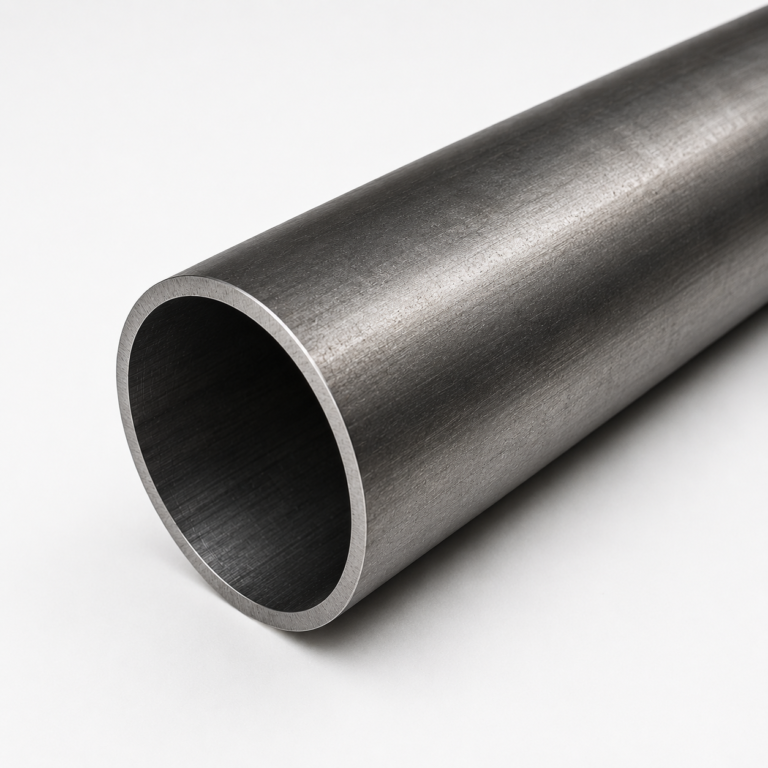

Tuyaux en acier allié
Fabricant et fournisseur de tuyaux en acier allié en Tunisie
Les tuyaux en acier allié sont conçus pour les applications industrielles exigeantes nécessitant une résistance supérieure aux températures élevées, à la pression, à l’usure et aux contraintes mécaniques.
Contrairement à l’acier au carbone classique, l’acier allié contient des éléments d’alliage supplémentaires tels que le chrome, le molybdène, le nickel, le manganèse ou le silicium. Ces éléments permettent d’améliorer certaines propriétés mécaniques et thermiques du matériau.
Les tuyaux en acier allié sont particulièrement utilisés dans les secteurs de l’énergie, des centrales électriques, du pétrole et gaz, de la pétrochimie, des raffineries et de l’industrie chimique.
Qu’est-ce qu’un tuyau en acier allié ?
Un tuyau en acier allié est fabriqué à partir d’un acier contenant, en plus du carbone et du fer, un ou plusieurs éléments d’alliage destinés à améliorer ses performances.
Selon la composition chimique et la norme applicable, les tuyaux peuvent présenter une meilleure :
- Résistance mécanique
- Résistance aux températures élevées
- Résistance à la pression
- Résistance au fluage
- Résistance à l’oxydation
- Résistance à l’usure
Les tuyaux en acier allié sont principalement disponibles en version sans soudure, mais certaines applications peuvent également utiliser des produits soudés selon les spécifications du projet.
Principales nuances d’acier allié
ASTM A335 P5
La nuance ASTM A335 P5 est un acier allié au chrome-molybdène destiné aux applications à haute température.
Elle est notamment utilisée dans :
Raffineries
Installations pétrochimiques
Centrales électriques
Réseaux vapeur
Installations de traitement
ASTM A335 P9
L’ASTM A335 P9 est un acier allié contenant du chrome et du molybdène, conçu pour des applications à température élevée.
Il est utilisé notamment dans les équipements et réseaux de raffinerie, les centrales électriques et les installations industrielles.
ASTM A335 P11
La nuance ASTM A335 P11 est couramment utilisée dans les systèmes soumis à des températures et pressions élevées.
Applications :
Chaudières
Centrales électriques
Raffineries
Échangeurs de chaleur
Réseaux de vapeur
ASTM A335 P22
L’ASTM A335 P22 est un acier allié chrome-molybdène largement utilisé dans les centrales électriques et les installations industrielles à haute température.
Il présente de bonnes propriétés de résistance mécanique et de tenue à chaud.
ASTM A335 P91
La nuance P91 est un acier allié fortement allié au chrome et au molybdène, avec des éléments additionnels permettant d’obtenir de bonnes performances à haute température.
Elle est notamment utilisée dans les centrales électriques modernes, les chaudières et les réseaux de vapeur à haute température et haute pression.
Éléments d’alliage principaux
Les propriétés des tuyaux en acier allié dépendent de leur composition chimique.
| Élément | Fonction principale |
|---|---|
| Chrome (Cr) | Améliore la résistance à l’oxydation et à haute température |
| Molybdène (Mo) | Améliore la résistance à haute température et au fluage |
| Nickel (Ni) | Améliore certaines propriétés mécaniques et la ténacité |
| Manganèse (Mn) | Contribue à la résistance et à la trempabilité |
| Silicium (Si) | Améliore certaines propriétés mécaniques et la résistance à l’oxydation |
La combinaison de ces éléments est définie par la norme et la nuance de matériau.
Types de tuyaux en acier allié
Tuyaux en acier allié sans soudure
Les tuyaux sans soudure sont fabriqués à partir de billettes d’acier qui sont chauffées puis perforées afin de former un tube.
Ils sont particulièrement adaptés aux applications nécessitant :
Haute pression
Haute température
Forte résistance mécanique
Grande fiabilité
Résistance au fluage
Ils sont couramment utilisés dans les centrales électriques, les raffineries et les installations pétrochimiques.
Tuyaux en acier allié soudés
Selon l’application et les spécifications du projet, certains tuyaux en acier allié peuvent être fabriqués par soudage.
Le procédé de fabrication et les exigences de traitement thermique doivent être conformes à la norme applicable.
Normes des tuyaux en acier allié
Les tuyaux en acier allié sont principalement fabriqués selon des normes internationales telles que :
| Norme | Application |
|---|---|
| ASTM A335 / ASME SA335 | Tuyaux sans soudure en acier allié pour haute température |
| ASTM A213 / ASME SA213 | Tubes en acier allié pour chaudières, échangeurs et appareils sous pression |
| ASTM A234 / ASME SA234 | Raccords en acier allié pour tuyauterie sous pression |
| EN 10216-2 | Tubes sans soudure en aciers alliés pour applications sous pression |
La norme et la nuance doivent être sélectionnées en fonction des conditions de service et des exigences de conception.
Dimensions et épaisseurs
Les tuyaux en acier allié sont disponibles dans différentes dimensions afin de répondre aux besoins des systèmes industriels.
Les caractéristiques peuvent inclure :
- DN / NPS
- Diamètre extérieur
- Diamètre intérieur
- Épaisseur de paroi
- Schedule
- Longueur
- Nuance d’acier
- État de livraison
Les Schedule couramment utilisés comprennent notamment :
SCH 20, SCH 40, SCH 60, SCH 80, SCH 100, SCH 120, SCH 160 et XXS.
Des dimensions et épaisseurs spécifiques peuvent également être proposées selon les exigences du projet.
Taille et dimensions des tubes en acier
| Nominal Pipe Size | Outside Diameter (mm) |
Nominal Wall Thickness Schedule | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | DN | OD | SCH 5s | SCH 10s | SCH 10 | SCH 20 | SCH 30 | SCH 40s | SCH STD | SCH 40 | SCH 60 | SCH 80s | SCH XS | SCH 80 | SCH 100 | SCH 120 | SCH 140 | SCH 160 | SCH XXS |
| 1/8 | 6 | 10.3 | 1.24 | 1.73 | 1.73 | 1.73 | 2.41 | 2.41 | 2.41 | ||||||||||
| 1/4 | 8 | 13.7 | 1.65 | 2.24 | 2.24 | 2.24 | 3.02 | 3.02 | 3.02 | ||||||||||
| 3/8 | 10 | 17.1 | 1.65 | 2.31 | 2.31 | 2.31 | 3.20 | 3.20 | 3.20 | ||||||||||
| 1/2 | 15 | 21.3 | 1.65 | 2.11 | 2.77 | 2.77 | 2.77 | 3.73 | 3.73 | 3.73 | 4.78 | 7.47 | |||||||
| 3/4 | 20 | 26.7 | 1.65 | 2.11 | 2.87 | 2.87 | 2.87 | 3.91 | 3.91 | 3.91 | 5.56 | 7.82 | |||||||
| 1 | 25 | 33.4 | 1.65 | 2.77 | 3.38 | 3.38 | 3.38 | 4.55 | 4.55 | 4.55 | 6.35 | 9.09 | |||||||
| 1 1/4 | 32 | 42.2 | 1.65 | 2.77 | 3.56 | 3.56 | 3.56 | 4.85 | 4.85 | 4.85 | 6.35 | 9.70 | |||||||
| 1 1/2 | 40 | 48.3 | 1.65 | 2.77 | 3.68 | 3.68 | 3.68 | 5.08 | 5.08 | 5.08 | 7.14 | 10.15 | |||||||
| 2 | 50 | 60.3 | 1.65 | 2.77 | 3.91 | 3.91 | 3.91 | 5.54 | 5.54 | 5.54 | 8.74 | 11.07 | |||||||
| 2 1/2 | 65 | 73 | 2.11 | 3.05 | 5.16 | 5.16 | 5.16 | 7.01 | 7.01 | 7.01 | 9.53 | 14.02 | |||||||
| 3 | 80 | 88.9 | 2.11 | 3.05 | 5.49 | 5.49 | 5.49 | 7.62 | 7.62 | 7.62 | 11.13 | 15.24 | |||||||
| 3 1/2 | 90 | 101.6 | 2.11 | 3.05 | 5.74 | 5.74 | 5.74 | 8.08 | 8.08 | 8.08 | |||||||||
| 4 | 100 | 114.3 | 2.11 | 3.05 | 6.02 | 6.02 | 6.02 | 8.56 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||||
| 5 | 125 | 141.3 | 2.77 | 3.40 | 6.55 | 6.55 | 6.55 | 9.53 | 9.53 | 9.53 | 12.70 | 15.88 | 19.05 | ||||||
| 6 | 150 | 168.3 | 2.77 | 3.40 | 7.11 | 7.11 | 7.11 | 10.97 | 10.97 | 10.97 | 14.27 | 18.26 | 21.95 | ||||||
| 8 | 200 | 219.1 | 2.77 | 3.76 | 6.35 | 7.04 | 8.18 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 15.09 | 18.26 | 20.62 | 23.01 | 28.01 | 22.23 | |
| 10 | 250 | 273.1 | 3.40 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 9.27 | 12.70 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 | |
| 12 | 300 | 323.9 | 3.96 | 4.57 | 6.35 | 8.38 | 9.53 | 9.53 | 9.53 | 10.31 | 14.27 | 12.70 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 14 | 350 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | ||
| 16 | 400 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | ||
| 18 | 450 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | ||
| 20 | 500 | 508 | 4.78 | 5.54 | 6.35 | 9.53 | 12.70 | 9.53 | 15.09 | 20.62 | 12.70 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | ||
| 22 | 559 | 4.78 | 5.54 | 6.35 | 9.53 | 12.70 | 9.53 | 22.23 | 12.70 | 12.70 | 28.58 | 34.93 | 41.28 | 47.63 | 53.98 | ||||
| 24 | 600 | 610 | 5.54 | 6.35 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 26 | 660 | 7.92 | 12.70 | 9.53 | 12.70 | 12.70 | |||||||||||||
| 28 | 700 | 711 | 7.92 | 12.70 | 15.88 | 9.53 | 12.70 | ||||||||||||
| 30 | 762 | 6.35 | 7.92 | 7.92 | 12.70 | 15.88 | 9.53 | 12.70 | |||||||||||
| 32 | 800 | 813 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | |||||||||||
| 34 | 884 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | ||||||||||||
| 36 | 900 | 914 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | |||||||||||
| 38 | 965 | 9.53 | 12.70 | ||||||||||||||||
| 40 | 1000 | 1016 | 9.53 | 12.70 | |||||||||||||||
| 42 | 1067 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | |||||||||||||
| 44 | 1100 | 1118 | 9.53 | 12.70 | |||||||||||||||
| 46 | 1168 | 9.53 | 12.70 | ||||||||||||||||
| 48 | 1200 | 1219 | 9.53 | 12.70 | |||||||||||||||
Avantages des tuyaux en acier allié
Excellente résistance à haute température
Les aciers alliés chrome-molybdène sont particulièrement adaptés aux installations fonctionnant à température élevée.
Bonne résistance au fluage
Certaines nuances sont conçues pour conserver leurs propriétés mécaniques pendant une longue période sous température et contrainte élevées.
Haute résistance mécanique
Les tuyaux en acier allié offrent de bonnes performances mécaniques pour les applications industrielles exigeantes.
Adaptés aux systèmes haute pression
Les produits fabriqués selon les normes appropriées peuvent être utilisés dans des systèmes soumis à des pressions importantes.
Bonne résistance à l’oxydation
La présence de chrome dans certaines nuances améliore la résistance à l’oxydation à haute température.
Fiabilité pour les applications critiques
Ils sont largement utilisés lorsque la sécurité et la stabilité des installations sont essentielles.
Applications industrielles
Les tuyaux en acier allié sont utilisés principalement dans les environnements industriels exigeants.
Centrales électriques
Applications dans :
Chaudières
Réseaux de vapeur
Surchauffeurs
Réchauffeurs
Conduites à haute température
Raffineries
Utilisés dans les réseaux de process et les installations fonctionnant à température élevée.
Pétrochimie
Applications dans les unités de traitement et les réseaux soumis à des conditions sévères.
Industrie du pétrole et du gaz
Utilisés dans différents systèmes de transport et de traitement des fluides.
Industrie chimique
Applications nécessitant une résistance adaptée à la température, à la pression et aux conditions du procédé.
Équipements sous pression
Utilisés pour certaines installations et équipements fonctionnant sous pression et à température élevée.
Acier au carbone vs acier allié
| Caractéristique | Acier au carbone | Acier allié |
|---|---|---|
| Résistance mécanique | Bonne à très bonne | Très bonne à excellente selon nuance |
| Haute température | Selon norme | Généralement mieux adapté |
| Résistance au fluage | Limitée selon conditions | Améliorée selon nuance |
| Résistance à l’oxydation | Limitée | Améliorée avec Cr |
| Applications haute pression | Oui | Oui |
| Coût | Généralement plus économique | Généralement plus élevé |
| Applications industrielles | Très large | Applications plus exigeantes |
Le choix dépend principalement de la pression, de la température, du fluide et des exigences de conception.
Contrôle qualité et inspection
Les tuyaux en acier allié peuvent être soumis à différents contrôles selon la norme et les exigences du client :
Contrôle dimensionnel
Inspection visuelle
Analyse chimique
Essai de traction
Essai de dureté
Essai hydrostatique
Contrôle ultrasonique
Contrôle radiographique lorsque requis
Contrôle métallographique selon spécification
Vérification du traitement thermique
Contrôles non destructifs (CND)
Vérification des certificats matière
Un certificat matière EN 10204 3.1 peut être fourni selon les exigences du projet.
Traitement thermique
Le traitement thermique joue un rôle important dans la fabrication de certains tuyaux en acier allié.
Selon la nuance et la norme, différents traitements peuvent être appliqués, notamment :
- Normalisation
- Recuit
- Trempe
- Revenu
Le traitement thermique approprié permet d’obtenir les propriétés mécaniques et métallurgiques requises par la norme applicable.
Comment choisir un tuyau en acier allié ?
Pour sélectionner correctement un tuyau en acier allié, il est important de définir :
- La nuance d’acier
- La norme applicable
- Le diamètre
- L’épaisseur de paroi
- Le Schedule
- La pression de service
- La température de fonctionnement
- Le type de fluide
- Le type de fabrication
- Le traitement thermique requis
- Les exigences d’inspection
- Les certificats nécessaires
Une sélection correcte garantit la fiabilité et la sécurité de l’installation dans des conditions de fonctionnement exigeantes.
Fourniture de tuyaux en acier allié
Nous fournissons des tuyaux en acier allié destinés aux applications industrielles à haute température et haute pression.
Les solutions peuvent être proposées selon les exigences du projet :
- ASTM A335 / ASME SA335
- P5
- P9
- P11
- P22
- P91
- Autres nuances sur demande
- Tuyaux sans soudure
- Différents DN/NPS
- Différentes épaisseurs et Schedule
- Différentes longueurs
- Certificats matière
- Contrôles et inspections selon spécifications
