Raccords forgés de tuyauterie
Fabricant et fournisseur de raccords forgés de tuyauterie
Emirerri Steel est un fabricant et fournisseur fiable de raccords forgés de tuyauterie proposant des raccords forgés de haute qualité pour les applications de tuyauterie industrielle, pétrole et gaz, pétrochimie, production d’énergie, traitement de l’eau, construction, marine et ingénierie lourde. Nos raccords forgés sont conçus pour offrir résistance, durabilité, tenue à la pression et performance fiable dans les systèmes de tuyauterie exigeants.
Les raccords forgés de tuyauterie sont fabriqués en façonnant l’acier sous haute pression, ce qui améliore la structure du grain et la résistance mécanique du matériau. Ces raccords sont largement utilisés dans les applications à haute pression et haute température où l’étanchéité, la précision dimensionnelle et la longue durée de vie sont essentielles. Emirerri Steel fournit une gamme complète de raccords forgés à emboîtement soudé, raccords forgés filetés, raccords forgés haute pression et raccords forgés personnalisés selon les exigences du projet.
Nous proposons des raccords de tuyauterie forgés dans différentes dimensions, nuances, classes de pression, connexions d’extrémité et normes internationales pour répondre aux exigences techniques des entrepreneurs, sociétés EPC, distributeurs, fabricants et acheteurs industriels.
Principales caractéristiques
- Haute résistance : Fabriqué par forgeage pour une résistance mécanique et une durabilité améliorées.
- Résistance à la pression : Convient aux systèmes de tuyauterie haute pression et aux environnements industriels exigeants.
- Dimensions précises : Conçu pour un montage correct et une installation facile.
- Performance étanche : Les conceptions à souder et à fileter offrent des connexions sécurisées et fiables.
- Large disponibilité des matériaux : Fourni en plusieurs nuances d’acier au carbone, d’acier allié et d’acier inoxydable.
- Plusieurs classes de pression : Disponible en classe 2000, 3000, 6000 et 9000 selon le type de raccord et la norme.
- Options de résistance à la corrosion : Disponible en option galvanisée, revêtue, acier inoxydable et acier allié.
- Fourniture personnalisée : Disponible selon les dessins, les spécifications du projet et les exigences dimensionnelles spéciales.

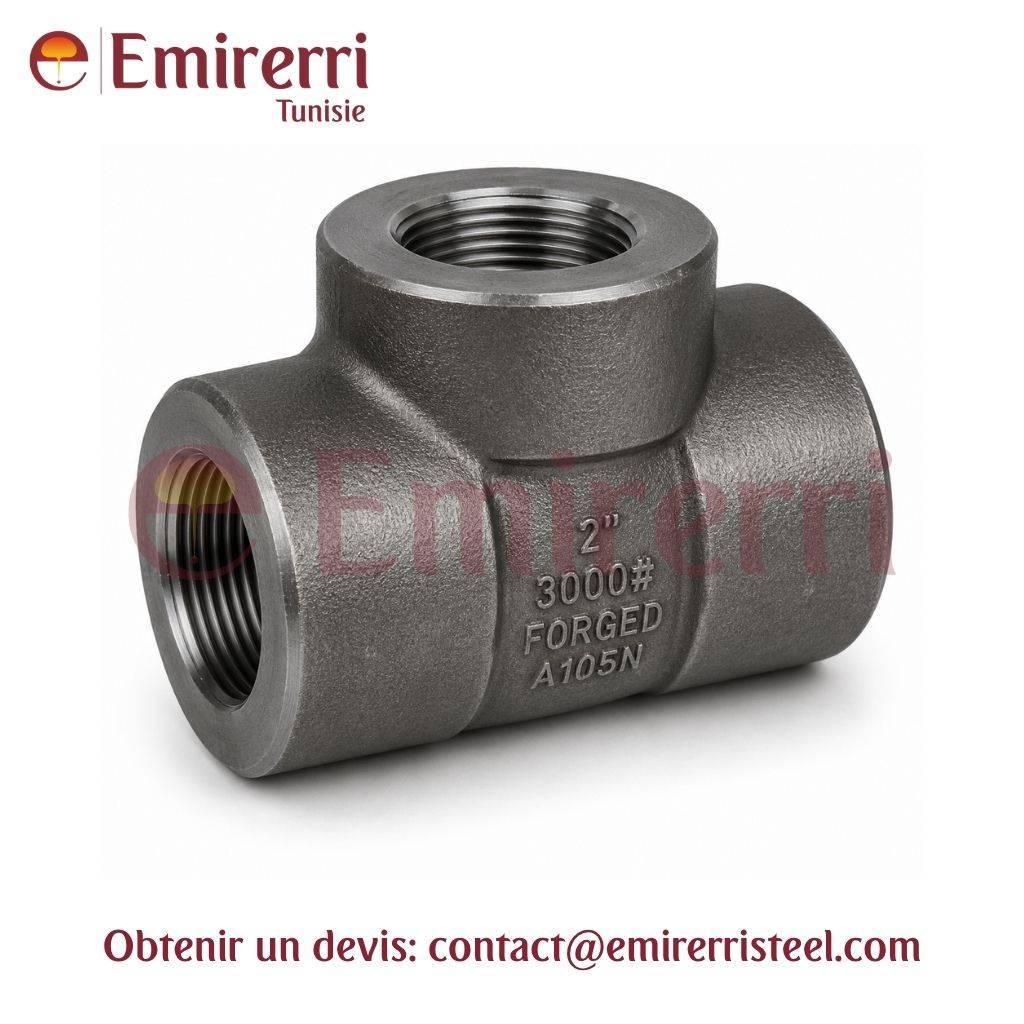

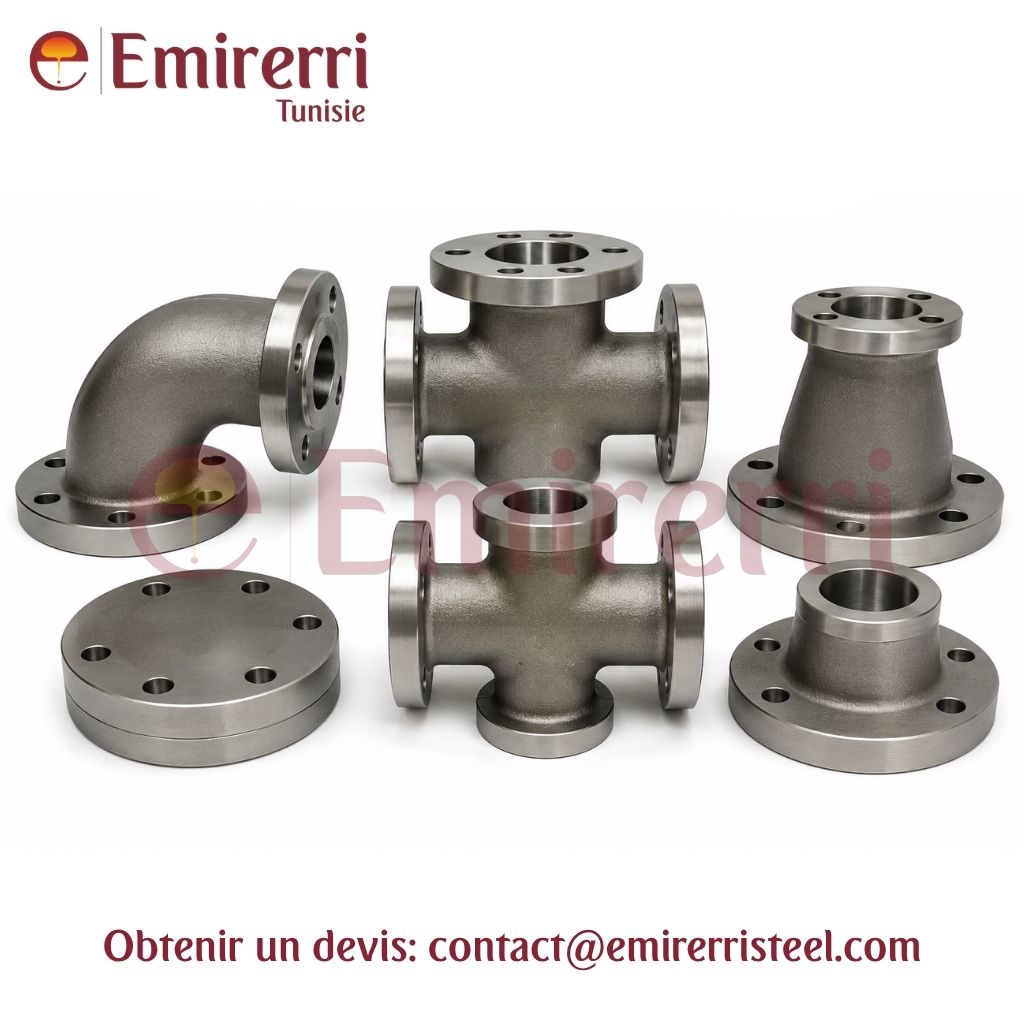

Types de raccords de tuyauterie forgés

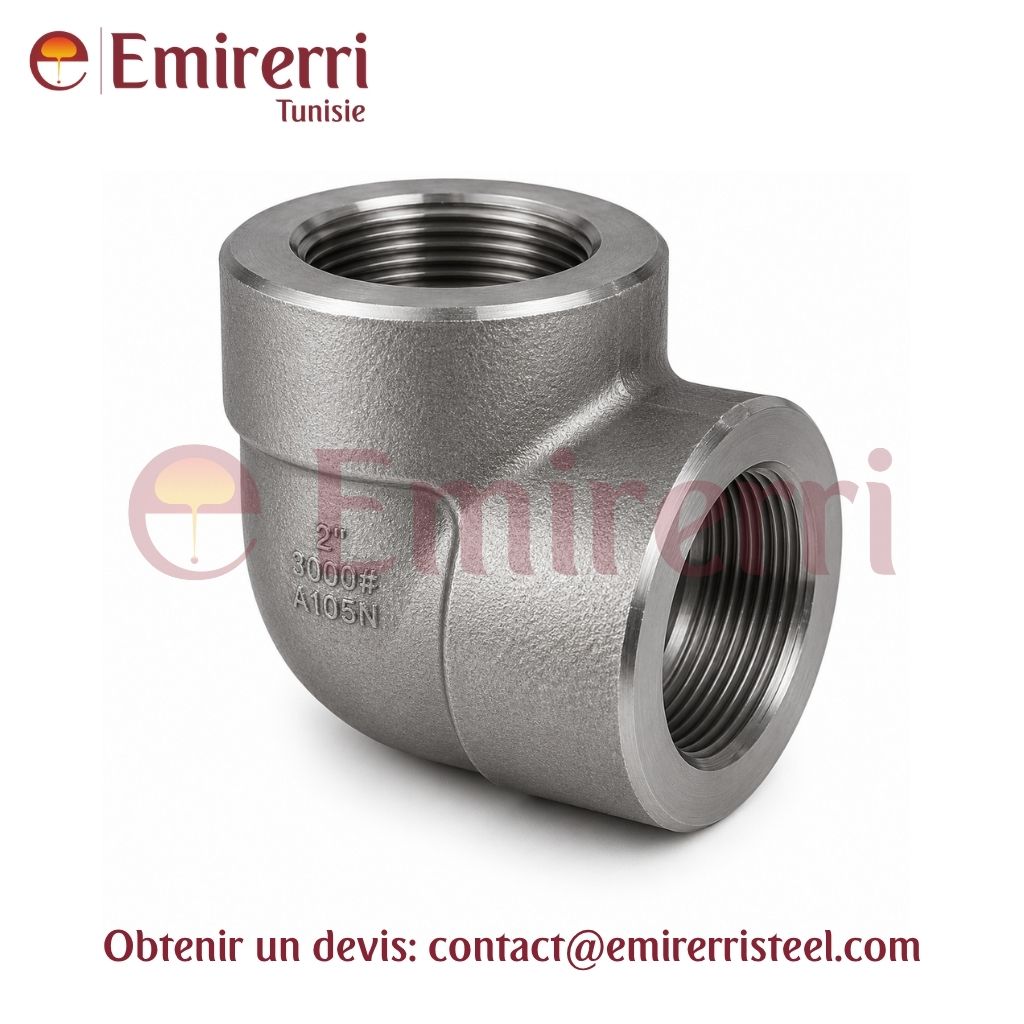

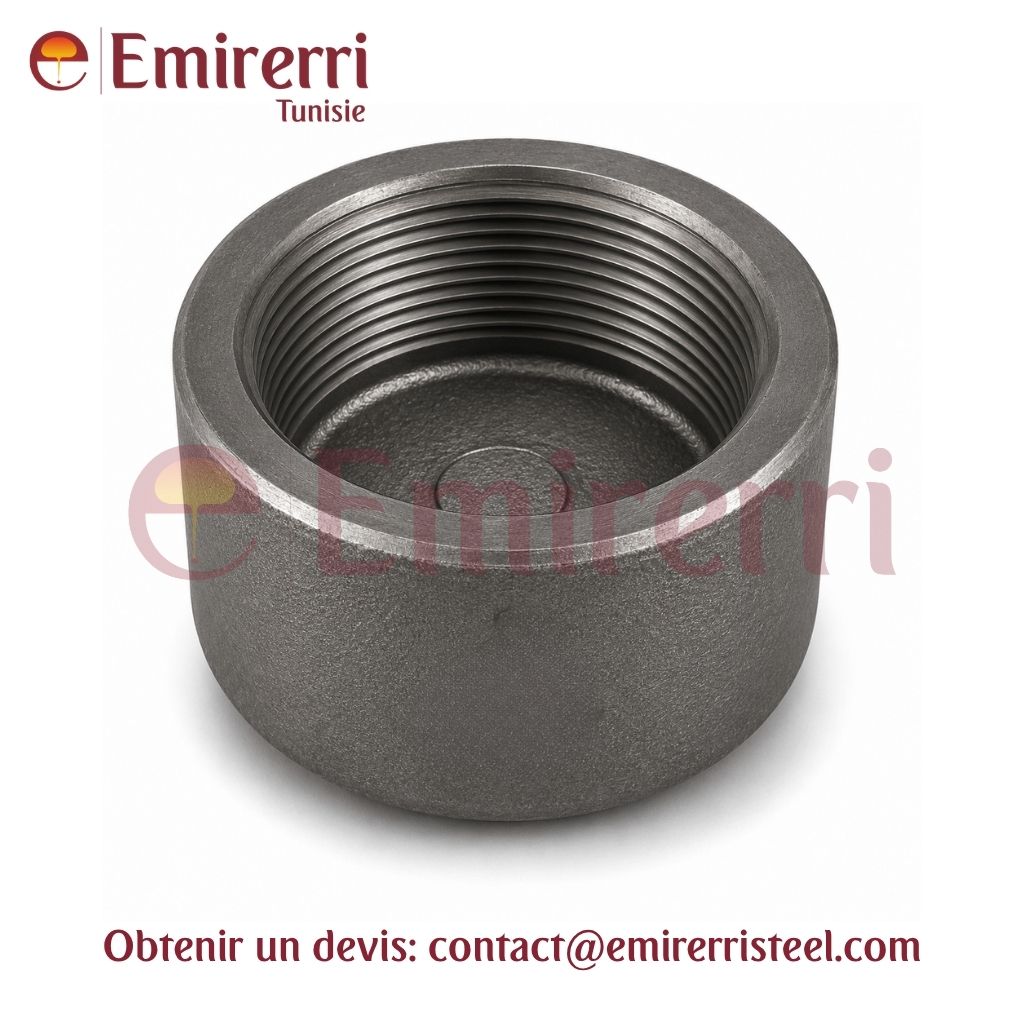

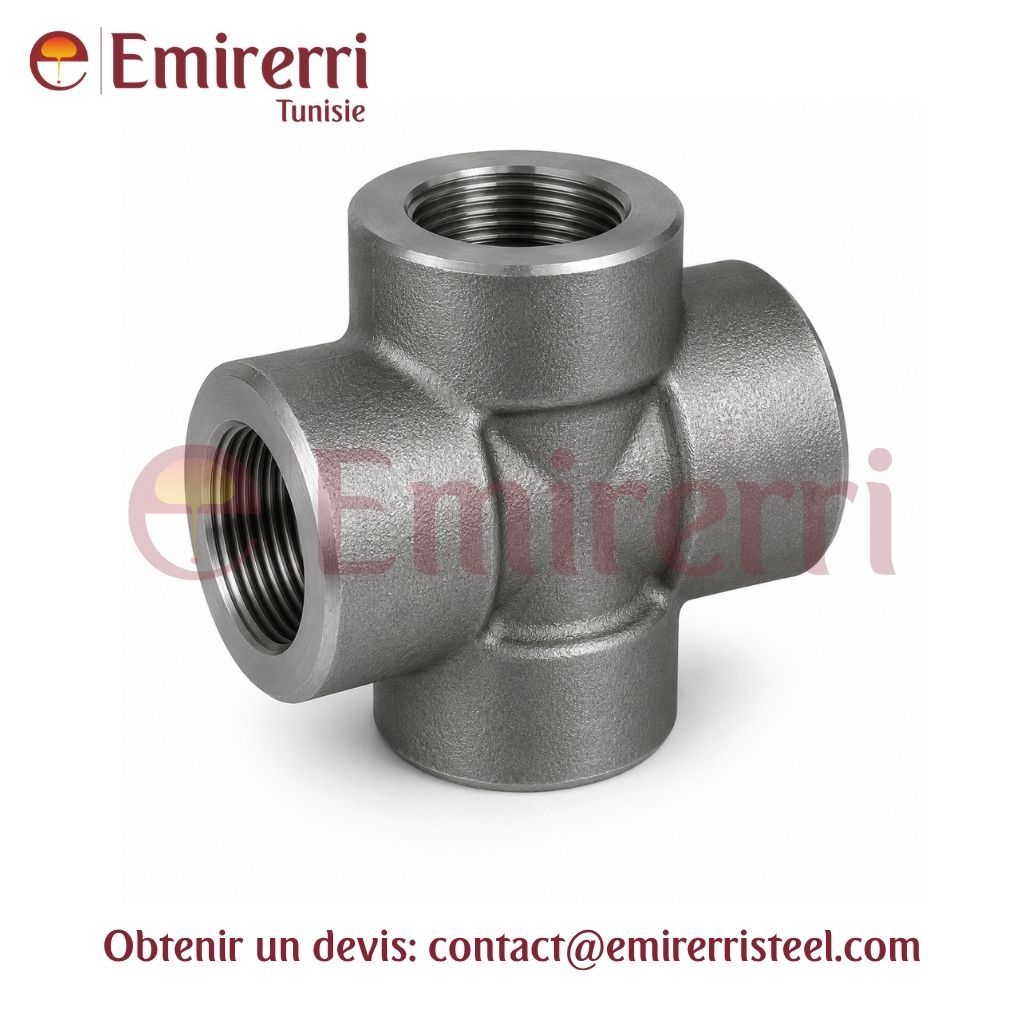

Emirerri Steel fournit une gamme complète de raccords forgés pour les systèmes de tuyauterie industrielle et commerciale.
Dimensions des raccords forgés de tuyauterie
Les raccords forgés sont disponibles en différentes dimensions selon le type de raccord, la classe de pression, le type de connexion et le standard applicable.
| Paramètre dimensionnel | Options disponibles |
|---|---|
| Gamme de dimensions | 1/8 pouce à 4 pouces couramment disponible |
| Grandes dimensions | Disponibles sur demande pour certains raccords |
| Classe de pression | Classe 2000, 3000, 6000, 9000 |
| Type de connexion | Emboîtement soudé, fileté, extrémité spéciale |
| Dimensions à emboîtement soudé | Selon ASME B16.11 |
| Dimensions filetées | Selon ASME B16.11 / ASME B1.20.1 |
| Type d’extrémité | SW, NPT, BSP, BSPT, filetage personnalisé |
| Type d’alésage | Alésage standard / alésage réduit |
| Type de fabrication | Forgé |
| Finition de surface | Noire, galvanisée, zinguée, peinte, revêtue |
| Tolérance | Selon le standard applicable ou la spécification du projet |
| Dimensions personnalisées | Disponibles selon plan ou exigence technique |
Classes de pression des raccords forgés
Les raccords forgés sont sélectionnés selon la pression nominale et les conditions de service.
| Type de raccord | Classes de pression courantes |
|---|---|
| Raccords forgés à emboîtement soudé | Classe 3000, 6000, 9000 |
| Raccords forgés filetés | Classe 2000, 3000, 6000 |

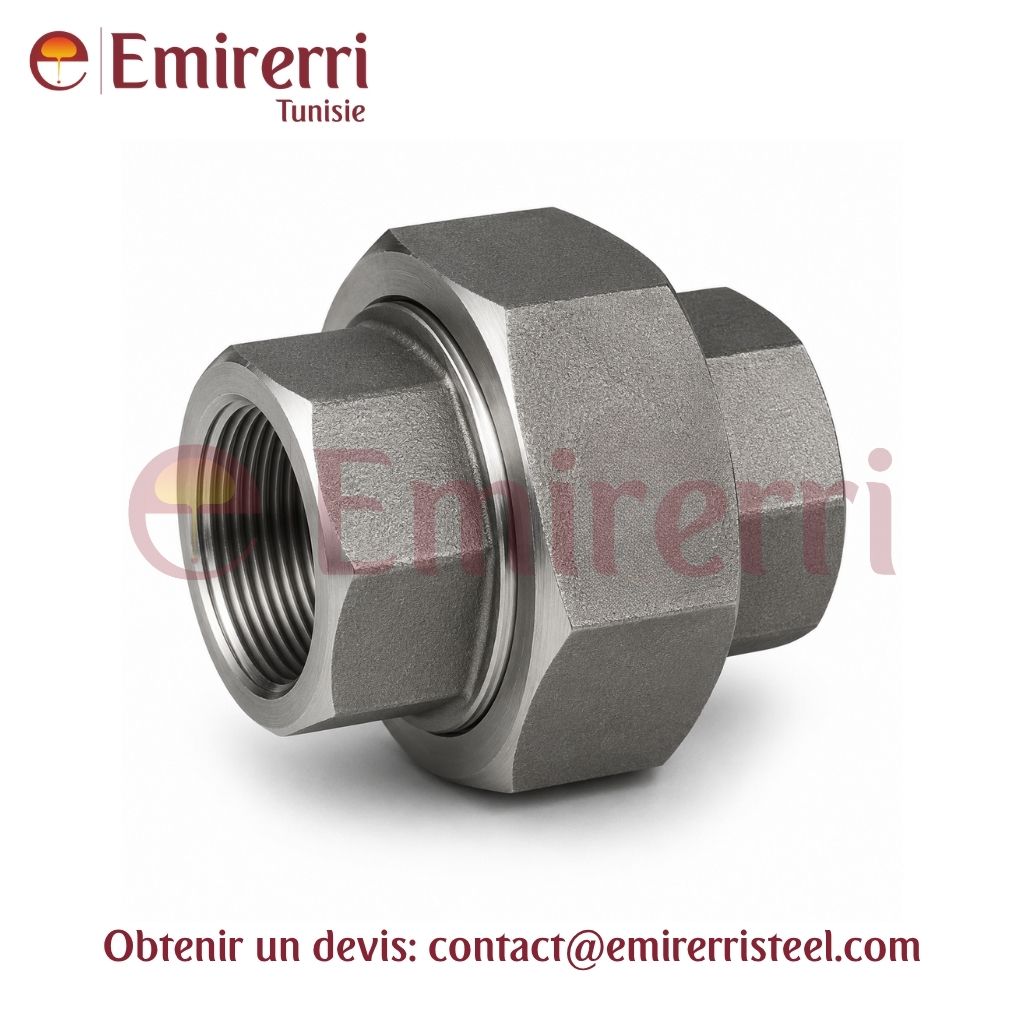

| Union forgée | Classe 3000, 6000 |

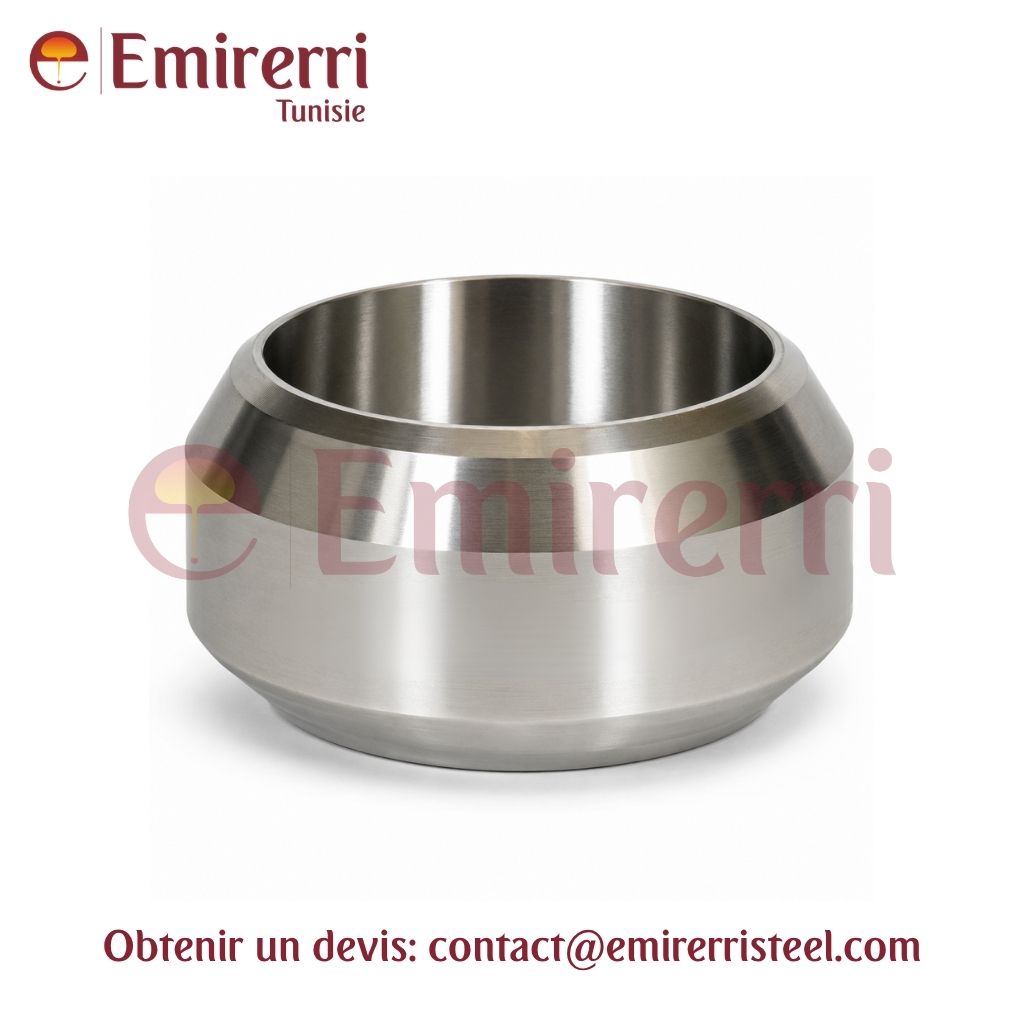

| Raccords olet forgés | 3000, 6000, 9000 ou selon spécification |

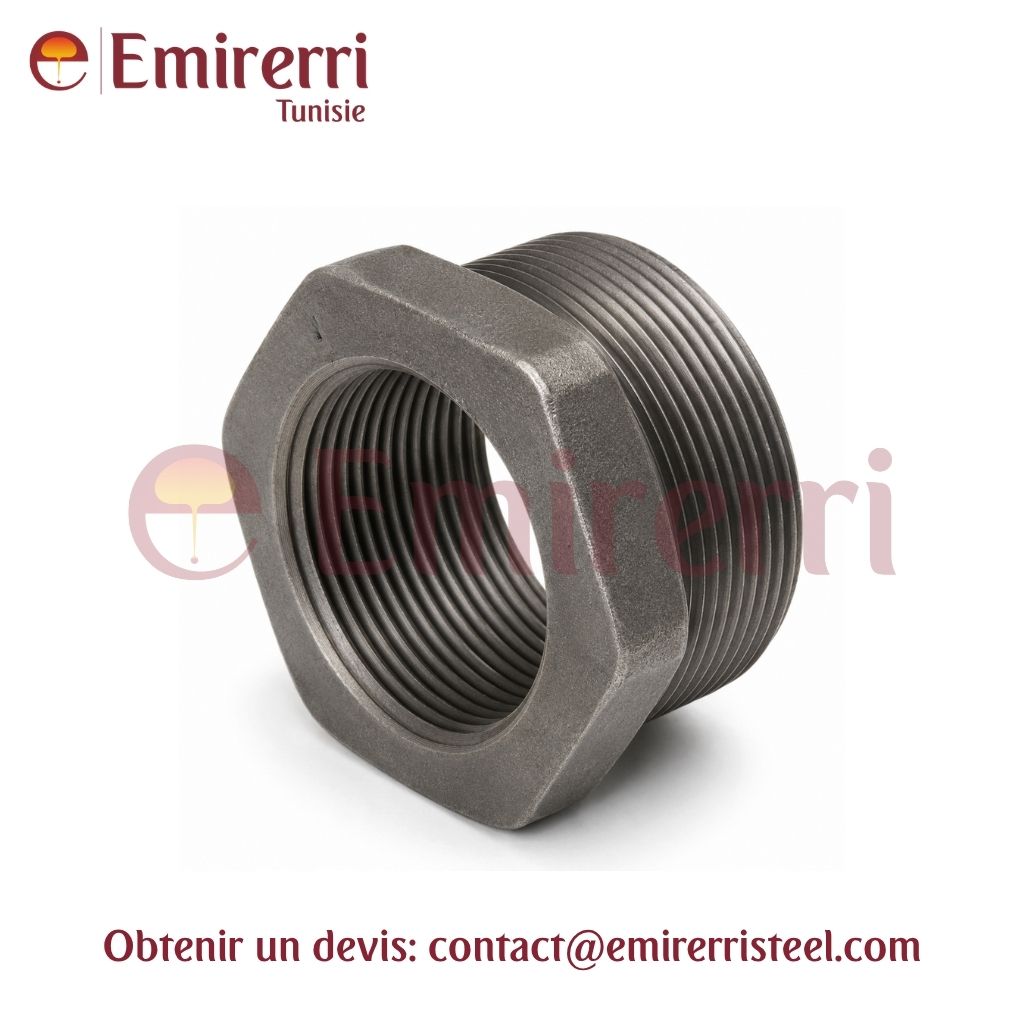

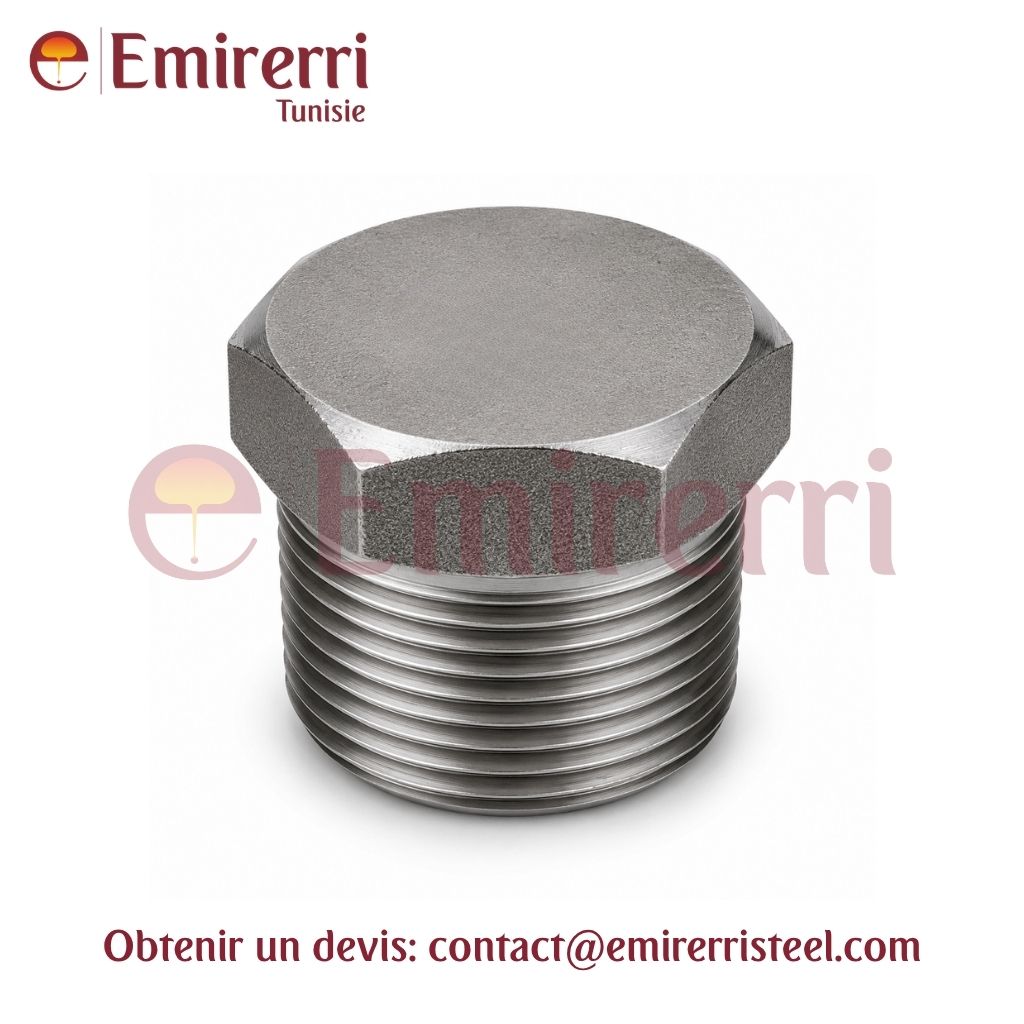

| Obturateur et réduction filetée forgés | 3000, 6000 ou selon spécification |
| Raccords forgés personnalisés | Selon plan et application |
Le choix de la classe de pression dépend de la taille du tuyau, de l’épaisseur de paroi, de la température, du type de fluide et du code de projet applicable.
Nuances disponibles pour raccords forgés
Emirerri Steel fournit des raccords forgés dans une large gamme de nuances de matériaux pour différentes applications industrielles.
| Nuance | Application courante |
|---|---|
| ASTM A105 | Raccords forgés en acier carbone pour haute pression générale |
| ASTM A105N | Raccords en acier carbone normalisé pour une meilleure ténacité |
| ASTM A350 LF2 | Service basse température en acier carbone |
| ASTM A694 F42 | Applications de pipelines à haute limite d’élasticité |
| ASTM A694 F46 | Systèmes de pipelines et de transmission |
| ASTM A694 F52 | Raccords de pipelines à haute résistance |
| ASTM A694 F56 | Applications sous pression à haute limite d’élasticité |
| ASTM A694 F60 | Systèmes pétrole, gaz et pipelines |
| ASTM A694 F65 | Tuyauterie de transmission à haute résistance |
| ASTM A694 F70 | Applications lourdes de pipelines à haute limite d’élasticité |
Nuances en acier allié
| Nuance | Application courante |
|---|---|
| ASTM A182 F1 | Service allié modéré |
| ASTM A182 F5 | Service raffinerie à haute température |
| ASTM A182 F9 | Applications sous pression à haute température |
| ASTM A182 F11 | Centrales électriques et service vapeur |
| ASTM A182 F12 | Chaudières et tuyauterie sous pression |
| ASTM A182 F22 | Service haute température et haute pression |
| ASTM A182 F91 | Service thermique avancé et centrales électriques |
Nuances en acier inoxydable
| Nuance | Application courante |
|---|---|
| ASTM A182 F304 | Service général résistant à la corrosion |
| ASTM A182 F304L | Applications en acier inoxydable à faible teneur en carbone |
| ASTM A182 F316 | Service chimique et marin résistant à la corrosion |
| ASTM A182 F316L | Acier inoxydable bas carbone pour systèmes soudés |
| ASTM A182 F321 | Service inoxydable à haute température |
| ASTM A182 F347 | Acier inoxydable stabilisé pour applications thermiques |
| ASTM A182 F310 | Service résistant à l’oxydation à haute température |
Nuances duplex et super duplex
| Nuance | Application courante |
|---|---|
| ASTM A182 F51 | Acier inoxydable duplex résistant à la corrosion |
| ASTM A182 F53 | Super duplex pour environnements fortement corrosifs |
| ASTM A182 F55 | Super duplex pour applications offshore et chimiques |
| UNS S31803 | Systèmes de tuyauterie en acier inoxydable duplex |
| UNS S32205 | Applications en acier inoxydable duplex amélioré |
| UNS S32750 | Super duplex pour eau de mer et service offshore |
| UNS S32760 | Applications super duplex à haute résistance |
Nuances en alliages de nickel
| Nuance | Application courante |
|---|---|
| Inconel 600 | Service haute température et corrosion |
| Inconel 625 | Applications marines, offshore et chimiques |
| Inconel 800 | Service industriel résistant à la chaleur |
| Inconel 825 | Service résistant aux acides et à la corrosion |
| Monel 400 | Eau de mer et traitement chimique |
| Hastelloy C276 | Corrosion sévère et service chimique |
| Alloy 20 | Acide sulfurique et traitement chimique |
Options de nuances AFNOR
Emirerri Steel peut également fournir des raccords forgés avec des références de nuances AFNOR selon les besoins du projet.
| Nuance AFNOR | Application générale |
|---|---|
| E24-2 | Utilisation générale en structure et fabrication |
| E24-3 | Applications en acier doux nécessitant une qualité améliorée |
| E28-2 | Fabrication de résistance moyenne et usage industriel |
| E36-2 | Applications structurelles et d’ingénierie à résistance plus élevée |
| A42CP | Applications de chaudières, pression et tôles industrielles |
| A48CP | Applications sous pression et industrielles à résistance plus élevée |
La disponibilité des nuances dépend du type de raccord, de la taille, de la classe de pression, de la forme du matériau et de la quantité commandée.
Normes EN pour raccords forgés de tuyauterie
Emirerri Steel fournit des raccords forgés de tuyauterie selon les standards internationaux et européens. Les normes EN sont souvent demandées pour les projets industriels, pétroliers et gaziers, chimiques, hydrauliques, de construction et d’infrastructure.
| Norme EN | Description / Application |
|---|---|
| EN 10241 | Raccords filetés en acier pour connexions de tuyauterie vissées |
| EN 10242 | Raccords filetés en fonte malléable, utilisés dans certains systèmes de tuyauterie générale |
| EN 10253-1 | Raccords à souder bout à bout pour usage général sans exigences spécifiques d’inspection |
| EN 10253-2 | Raccords à souder bout à bout en aciers non alliés et alliés ferritiques avec exigences spécifiques d’inspection |
| EN 10253-3 | Raccords à souder bout à bout en aciers inoxydables austénitiques et austéno-ferritiques sans exigences spécifiques d’inspection |
| EN 10253-4 | Raccords à souder bout à bout en aciers inoxydables austénitiques et austéno-ferritiques avec exigences spécifiques d’inspection |
| EN 10222-2 | Pièces forgées en acier pour appareils sous pression, aciers ferritiques et martensitiques à température élevée |
| EN 10222-3 | Pièces forgées en acier pour appareils sous pression, aciers au nickel pour basse température |
| EN 10222-4 | Pièces forgées en acier pour appareils sous pression, aciers soudables à grains fins à haute limite d’élasticité |
| EN 10222-5 | Pièces forgées en acier pour appareils sous pression, aciers inoxydables martensitiques, austénitiques et austéno-ferritiques |
| EN 10269 | Aciers et alliages de nickel pour éléments de fixation à température élevée et/ou basse température |
| EN 10025 | Produits laminés à chaud en aciers de construction |
| EN 10028 | Produits plats en aciers pour appareils sous pression |
| EN 10204 | Documents de contrôle des produits métalliques, certificats 3.1 et 3.2 |
| EN 1092-1 | Brides et assemblages à brides pour tuyaux, vannes, raccords et accessoires |
| EN ISO 228-1 | Filetages de tuyauterie sans étanchéité dans le filet |
| EN 10226-1 | Filetages de tuyauterie avec étanchéité dans le filet, filetage extérieur conique et intérieur cylindrique |
| EN 10226-2 | Filetages de tuyauterie avec étanchéité dans le filet, filetages coniques extérieurs et intérieurs |
| EN ISO 7-1 | Filetages de tuyauterie avec étanchéité dans le filet |
| EN ISO 9001 | Système de management de la qualité pour le contrôle de fabrication et d’approvisionnement |
Options de standards pour raccords forgés de tuyauterie
| Option de standard | Détails applicables |
|---|---|
| ASME B16.11 | Raccords forgés à emboîtement soudé et filetés |
| ASME B1.20.1 | Filetages NPT pour tuyauterie |
| MSS SP-79 | Inserts réducteurs à emboîtement soudé |
| MSS SP-83 | Unions de tuyauterie en acier classe 3000 |

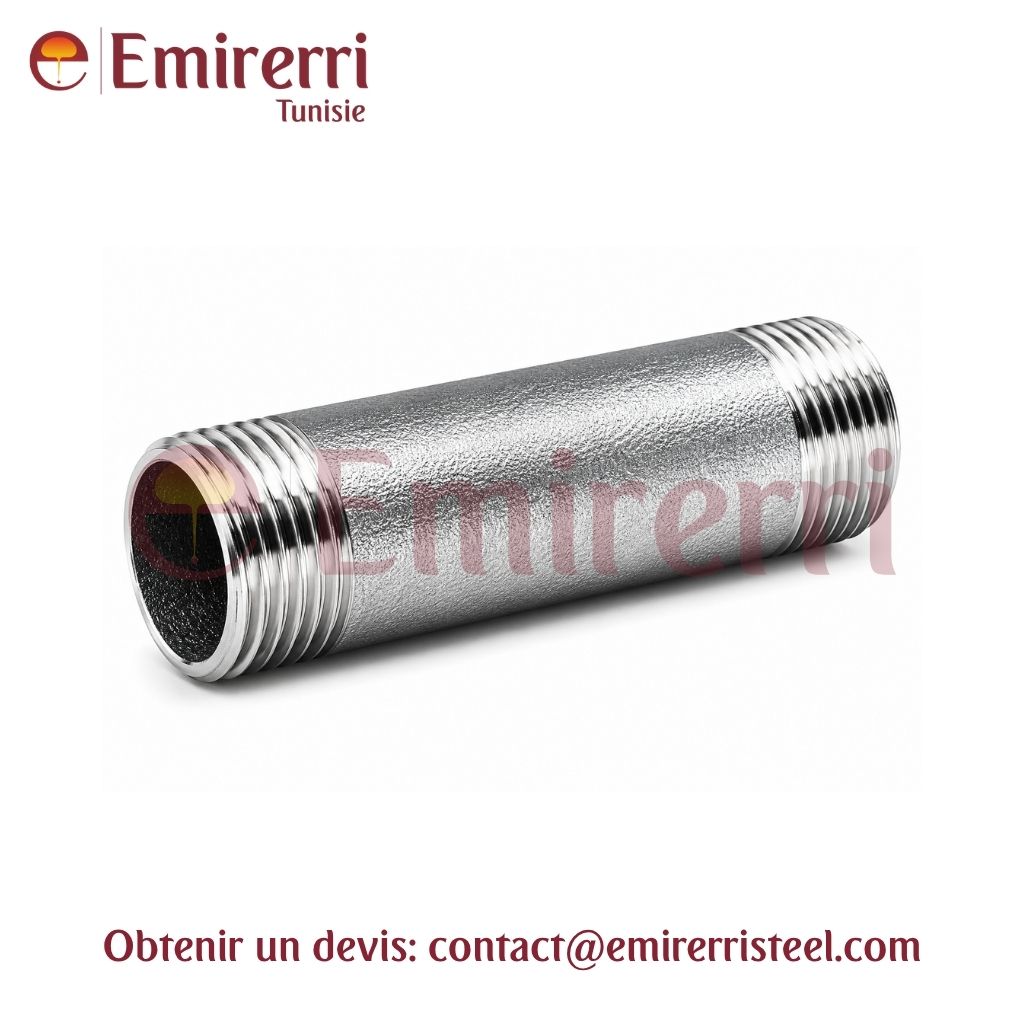

| MSS SP-95 | Mamelons réducteurs et bouchons pleins |
| MSS SP-97 | Raccords de dérivation forgés intégralement renforcés |
| ASTM A105 / A105N | Pièces forgées en acier carbone pour composants de tuyauterie |
| ASTM A182 | Composants forgés en acier allié et inoxydable |
| ASTM A350 LF2 | Pièces forgées en acier carbone et faiblement allié pour basse température |
| ASTM A694 | Pièces forgées en acier carbone et allié pour service de transmission haute pression |
| EN 10241 | Raccords filetés en acier |
| EN 10222 Series | Pièces forgées en acier pour appareils sous pression |
| EN 10253 Series | Raccords à souder bout à bout |
| EN 10204 | Certificats et documentation matière |
| EN 1092-1 | Connexions de tuyauterie à brides |
| EN ISO 7-1 / EN 10226 | Standards de filetages étanches sous pression |
| DIN Standards | Disponibles selon les exigences du projet |
| AFNOR Standards | Disponibles sur demande pour les spécifications régionales et de projet |
| NACE MR0175 / ISO 15156 | Disponibles sur demande pour applications en service acide et H₂S |
Applications
Les raccords forgés sont utilisés dans les industries où la résistance, la tenue à la pression et la fiabilité des connexions sont essentielles.
- Pétrole et gaz : utilisés dans les raffineries, pipelines, plateformes offshore, usines de traitement du gaz et systèmes de carburant.
- Industrie pétrochimique : adaptés aux lignes de traitement chimique, réacteurs, systèmes utilitaires et tuyauteries haute pression.
- Centrales électriques : utilisés dans les lignes de vapeur, systèmes de chaudières, systèmes de refroidissement et tuyauteries haute température.
- Traitement de l’eau : adaptés aux stations de pompage, usines de dessalement, réseaux municipaux d’eau et installations de traitement.
- Industrie chimique : utilisés pour les fluides corrosifs, produits chimiques de procédé, lignes acides et systèmes de fluides industriels.
- Marine et offshore : les raccords forgés en acier inoxydable, duplex et super duplex conviennent aux applications en eau de mer et offshore.
- Construction et infrastructure : utilisés dans les réseaux utilitaires, systèmes de protection incendie, services mécaniques et bâtiments industriels.
- Systèmes hydrauliques et pneumatiques : idéaux pour les systèmes compacts à haute pression nécessitant des connexions sûres.
- Fabrication et ingénierie : utilisés dans les machines, la fabrication d’équipements, la construction métallique et la maintenance industrielle.
