Tee Forgé
Fabricant et fournisseur de tés forgés en Tunisie
Les tees forgés sont des raccords de tuyauterie utilisés pour créer une dérivation à 90° dans un réseau. Fabriqués à partir de matériaux forgés, ils sont conçus pour assurer des connexions compactes et fiables dans les systèmes de tuyauterie industrielle.
Les tees forgés sont principalement disponibles en configurations Socket Weld (à souder par emboîtement) et Threaded (filetées). Ils peuvent être fabriqués en acier au carbone, acier inoxydable, acier allié, acier duplex et autres alliages spéciaux, selon les exigences du projet.
Les configurations courantes comprennent le tee égal et le tee réduit, avec différentes dimensions et classes de pression selon la norme et les spécifications applicables.
Qu’est-ce qu’un Tee Forgé ?
Un tee forgé est un raccord de tuyauterie en forme de « T » utilisé pour diviser ou combiner le flux entre trois sections de tuyauterie.
Il possède généralement :
- Une entrée principale
- Une sortie principale
- Une dérivation latérale à 90°
Contrairement à certains raccords fabriqués par soudage à partir de tubes ou de plaques, un tee forgé est produit à partir de matière métallique mise en forme par un procédé de forgeage.
Les tees forgés sont particulièrement utilisés dans les réseaux de petit diamètre, notamment lorsque la compacité, l’intégrité mécanique et la fiabilité du raccordement sont importantes.
Types de Tees Forgés
Tee Forgé Égal
Un tee égal possède trois connexions de même dimension nominale.
Par exemple :
1″ × 1″ × 1″
ou
DN25 × DN25 × DN25
Il est utilisé lorsque le diamètre de la conduite principale et celui de la dérivation sont identiques.
Applications courantes
- Réseaux de process
- Instrumentation
- Circuits hydrauliques
- Réseaux utilitaires
- Tuyauteries industrielles

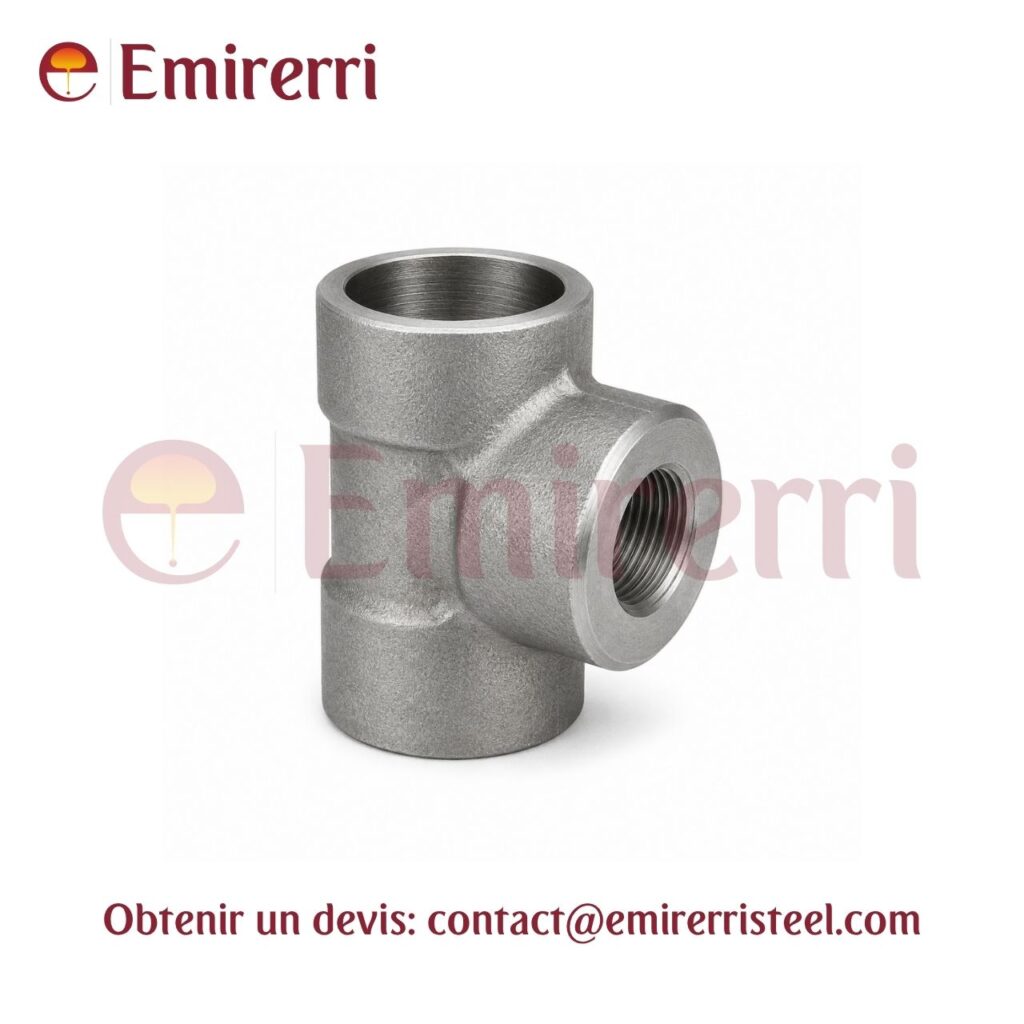

Tee Forgé Réduit
Un tee réduit possède une dérivation dont la dimension est différente de celle de la conduite principale.
Exemple :
2″ × 2″ × 1″
ou
DN50 × DN50 × DN25
Il permet de réaliser une dérivation vers une conduite de diamètre inférieur.
Applications courantes
- Dérivations de process
- Réseaux utilitaires
- Systèmes hydrauliques
- Lignes d’instrumentation
- Réseaux industriels compacts
Spécifications
| Spécification | Options / Détails |
|---|---|
| Produit | Tee Forgé |
| Type | Tee Égal / Tee Réduit |
| Connexion | Socket Weld / Fileté |
| Standard | ASME B16.11, selon application |
| Dimensions | NPS / DN selon norme applicable |
| Classe | 150 / 300 / 600 / 900 / 1500 / 2500, selon application |
| Matériaux | Acier au carbone / Inox / Acier allié / Duplex / Alliages spéciaux |
| Filetage | Selon spécification |
| Traitement thermique | Selon spécification matière |
| Inspection | Selon exigences |
| Essais | Selon exigences |
| Documentation | MTC / Rapports d’inspection / Certificats |
Tee Forgé Socket Weld
Un tee Socket Weld possède des emboîtures dans lesquelles les tubes sont introduits avant d’être soudés.
Cette configuration est couramment utilisée dans les réseaux de tuyauterie de petit diamètre lorsque le soudage par emboîtement est spécifié.
Caractéristiques
- Connexion soudée
- Construction compacte
- Adapté aux tuyauteries de petit diamètre
- Disponible dans différentes classes de pression
- Plusieurs nuances de matériaux disponibles
Le raccordement doit être réalisé conformément à la procédure de soudage et aux exigences du projet.
Tee Forgé Fileté
Le tee forgé fileté possède des extrémités filetées permettant son raccordement à des composants de tuyauterie compatibles.
Cette configuration peut être utilisée lorsque le filetage est spécifié pour l’installation.
Caractéristiques
- Connexion filetée
- Installation sans soudage du raccord
- Possibilité de démontage
- Adapté à certaines installations utilitaires et d’instrumentation
- Disponible dans différentes dimensions et matériaux
Le type de filetage doit être vérifié avant l’installation afin de garantir la compatibilité avec les composants correspondants.
Tee Égal vs Tee Réduit
| Caractéristique | Tee Égal | Tee Réduit |
|---|---|---|
| Diamètre de la dérivation | Identique à la conduite principale | Inférieur à la conduite principale |
| Fonction | Dérivation de même diamètre | Dérivation vers un diamètre différent |
| Exemple | 2″ × 2″ × 2″ | 2″ × 2″ × 1″ |
| Application | Réseaux avec dérivations identiques | Réseaux avec dérivations réduites |
| Connexion | Socket Weld / Filetée | Socket Weld / Filetée |
Le choix dépend de la configuration du réseau et du diamètre requis pour la dérivation.
Procédé de Fabrication du Tee Forgé
La fabrication d’un tee forgé suit plusieurs étapes contrôlées afin d’obtenir la géométrie, les dimensions et les propriétés requises.
Processus typique
Matière première → Découpe → Chauffage → Forgeage → Traitement thermique → Usinage → Inspection → Marquage → Emballage
1. Sélection de la Matière
La matière première est sélectionnée selon la nuance, la norme, la classe de pression et les conditions de service.
2. Découpe
La matière est découpée en ébauches adaptées au procédé de forgeage.
3. Chauffage
La matière est chauffée dans des conditions contrôlées afin de permettre sa mise en forme.
4. Forgeage
Le métal chauffé est déformé mécaniquement afin d’obtenir la géométrie générale du tee.
5. Traitement Thermique
Un traitement thermique peut être réalisé conformément aux exigences de la spécification matière applicable.
6. Usinage
Les emboîtures, filetages et surfaces de raccordement sont usinés avec précision.
7. Inspection
Le produit fini est contrôlé afin de vérifier ses dimensions, son état de surface et sa conformité aux exigences applicables.
8. Marquage et Traçabilité
Les informations nécessaires à l’identification et à la traçabilité du raccord sont appliquées conformément aux exigences.
Normes des Tees Forgés
ASME B16.11
La norme ASME B16.11 – Forged Fittings, Socket-Welding and Threaded est la principale référence pour les raccords forgés à souder par emboîtement et filetés.
Elle couvre notamment les exigences relatives aux dimensions, classes, tolérances et autres caractéristiques applicables aux raccords concernés.
Autres spécifications pouvant être applicables
- ASME B16.11 – Raccords forgés Socket Weld et filetés
- ASME B1.20.1 – Filetages de tuyauterie
- ASTM A105 – Acier au carbone forgé
- ASTM A182 – Aciers inoxydables et alliés forgés
- Spécifications du client
- Spécifications du projet
- Exigences d’inspection et d’essais
La combinaison exacte des normes doit être confirmée pour chaque produit et application.
Matériaux des Tees Forgés
Les tees forgés peuvent être fabriqués dans différentes nuances de matériaux en fonction des conditions de pression, de température, de corrosion et de service.
Tee Forgé en Acier au Carbone
Les tees en acier au carbone sont largement utilisés dans les applications industrielles et les réseaux de tuyauterie sous pression.
Nuance courante : ASTM A105
Applications :
- Pétrole et gaz
- Pétrochimie
- Réseaux utilitaires
- Process industriels
- Hydraulique
Tee Forgé en Acier Inoxydable
Les tees en acier inoxydable sont sélectionnés lorsque la résistance à la corrosion constitue un critère important.
Nuances courantes :
- ASTM A182 F304
- ASTM A182 F304L
- ASTM A182 F316
- ASTM A182 F316L
Ils peuvent être utilisés dans les industries chimique, pharmaceutique, alimentaire et dans d’autres environnements exigeants, selon les conditions de service.
Tee Forgé en Acier AlliÉ
Les aciers alliés peuvent être utilisés lorsque des propriétés mécaniques spécifiques et une résistance adaptée aux températures élevées sont requises.
Nuances courantes :
- ASTM A182 F11
- ASTM A182 F22
Tee Forgé Duplex et Alliages Spéciaux
Pour les environnements fortement corrosifs ou les applications spécialisées, des tees forgés peuvent être fabriqués en :
- Acier duplex
- Acier super duplex
- Alliages à base de nickel
- Autres alliages spéciaux
La disponibilité et la conformité doivent être vérifiées selon la spécification du projet.
Classes de Pression des Tees Forgés
Les tees forgés sont couramment disponibles dans différentes classes de pression, selon le produit et la norme applicable.
Classes courantes :
Classe 150 | Classe 300 | Classe 600 | Classe 900 | Classe 1500 | Classe 2500
Important
La classe de pression ne correspond pas directement à une pression de service fixe en PSI pour toutes les conditions.
La pression admissible dépend notamment :
Du matériau
De la dimension
De la température
De la classe
De la norme applicable
Des conditions de conception
La pression-température admissible doit toujours être vérifiée pour le matériau et le raccord concernés.
Dimensions des Tees Forgés
Les dimensions d’un tee forgé dépendent de sa configuration, de sa dimension nominale, de sa classe et de la norme applicable.
Les principaux paramètres peuvent comprendre :
| Paramètre | Description |
|---|---|
| Dimension nominale | NPS / DN |
| Type | Tee égal / Tee réduit |
| Connexion | Socket Weld / Filetée |
| Diamètre principal | Dimension de la conduite |
| Diamètre de dérivation | Dimension du branchement |
| Alésage | Selon configuration |
| Profondeur d’emboîtement | Pour Socket Weld |
| Filetage | Pour configuration filetée |
| Dimensions générales | Selon norme applicable |
Les dimensions finales doivent être vérifiées selon la norme et la configuration spécifiques.
Poids des Tees Forgés
Le poids d’un tee forgé dépend de plusieurs facteurs :
Dimension nominale
Type de tee
Classe de pression
Matériau
Type de connexion
Dimensions d’usinage
Épaisseur
Un tee égal et un tee réduit de même dimension principale peuvent présenter des poids différents.
Pour les calculs de transport et d’approvisionnement, le poids réel doit être confirmé à partir des données techniques du fabricant.
Tee Forgé vs Tee Soudé
Les tees forgés et les tees soudés sont fabriqués selon des procédés différents et sont utilisés dans différentes configurations de tuyauterie.
| Caractéristique | Tee Forgé | Tee Soudé |
|---|---|---|
| Fabrication | Forgeage | Procédé de fabrication par soudage/formage selon spécification |
| Connexion courante | Socket Weld / Filetée | Généralement soudage bout à bout |
| Applications | Petit diamètre / haute pression selon conception | Process et réseaux de tuyauterie |
| Construction | Compacte | Selon géométrie et fabrication |
| Standard courant | ASME B16.11 | ASME B16.9 pour raccords bout à bout applicables |
Le choix dépend du diamètre, de la pression, de la température, du raccordement et des exigences du projet.
Tee Forgé Socket Weld vs Tee Forgé Fileté
| Critère | Socket Weld | Fileté |
|---|---|---|
| Connexion | Soudée | Filetée |
| Soudage | Oui | Non au niveau du raccordement |
| Démontage | Plus complexe | Généralement plus facile |
| Application | Process / pression selon conception | Utilités / instrumentation selon conception |
| Inspection | Peut inclure contrôle du soudage | Contrôle du filetage et de l’étanchéité |
Le choix doit être basé sur la conception du système et les exigences applicables.
Inspection et Essais
Les tees forgés peuvent faire l’objet de différents contrôles en fonction de la spécification et des exigences du client.
Contrôles possibles
- Inspection visuelle
- Contrôle dimensionnel
- Analyse chimique
- Essais mécaniques
- Essai de dureté
- PMI – Identification positive du matériau
- Vérification du traitement thermique
- Contrôle des filetages
- Contrôle des dimensions Socket Weld
- Contrôles non destructifs (CND/NDT)
- Essais hydrostatiques lorsque requis
Les exigences d’inspection doivent être définies avant la fabrication.
Marquage et Traçabilité
Les tees forgés industriels peuvent être fournis avec un marquage permanent permettant leur identification.
Le marquage peut comprendre :
- Nom ou identification du fabricant
- Nuance du matériau
- Dimension
- Classe
- Norme
- Numéro de coulée
- Numéro de lot
- Identification client lorsque requise
La traçabilité permet de relier le raccord aux certificats matière et aux documents d’inspection correspondants.
Documentation des Tees Forgés
Selon les exigences de la commande, les documents peuvent comprendre :
- Certificat matière (MTC)
- Certificat de conformité
- Rapport dimensionnel
- Rapport PMI
- Rapport de traitement thermique
- Rapports CND/NDT
- Rapport d’inspection par tierce partie
- Liste de colisage
- Documents commerciaux
Les exigences documentaires doivent être précisées lors de la demande de prix ou avant la confirmation de commande.
Applications
Les tees forgés sont utilisés dans différents secteurs industriels.
Industrie Pétrolière et Gazière
Utilisés dans les réseaux de process, utilités, instrumentation et certaines applications sous pression.
Industrie Pétrochimique
Utilisés pour les dérivations de lignes de process et les raccordements d’équipements.
Industrie Chimique
Adaptés à certaines applications nécessitant une sélection précise du matériau et du raccordement.
Production d’Énergie
Utilisés dans certains réseaux auxiliaires, utilitaires et de process.
Hydraulique
Utilisés pour créer des dérivations dans les systèmes hydrauliques et les réseaux sous pression appropriés.
Industrie Générale
Utilisés dans les systèmes pneumatiques, hydrauliques, utilitaires et de process.
Comment Choisir le Bon Tee Forgé ?
La sélection d’un tee forgé doit tenir compte de plusieurs paramètres techniques.
1. Dimension de la conduite
Déterminer le diamètre nominal NPS ou DN.
2. Type de Tee
Choisir :
Tee égal
Tee réduit
3. Type de Connexion
Sélectionner :
Socket Weld
Fileté
4. Classe de Pression
Déterminer la classe adaptée aux conditions de conception.
5. Matériau
Sélectionner la nuance selon :
Pression
Température
Corrosion
Fluide transporté
Propriétés mécaniques
6. Normes
Vérifier les normes applicables au raccord, au matériau et au filetage.
7. Inspection
Déterminer les exigences de contrôle, PMI, CND/NDT et inspection tierce partie.
8. Documentation
Confirmer les certificats et rapports requis.
Foire Aux Questions
Un tee forgé est un raccord de tuyauterie en forme de T utilisé pour créer une dérivation à 90° dans un réseau de tuyauterie.
Un tee égal possède trois connexions de même dimension nominale, tandis qu’un tee réduit possède une dérivation de dimension différente de la conduite principale.
Un tee Socket Weld possède des emboîtures permettant d’insérer le tube avant de réaliser le soudage.
Il s’agit d’un tee dont les connexions sont filetées afin de permettre le raccordement à des composants filetés compatibles.
ASME B16.11 est la principale norme applicable aux raccords forgés Socket Weld et filetés, selon la configuration du produit.
Les tees forgés peuvent être disponibles en acier au carbone, acier inoxydable, acier allié, duplex et alliages spéciaux selon les exigences du projet.
Les classes courantes comprennent 150, 300, 600, 900, 1500 et 2500, sous réserve de la norme et de la configuration applicables.
Il faut considérer la dimension de la conduite, la dimension de la dérivation, le type de tee, la connexion, la classe de pression, le matériau, la température, le fluide et les exigences du projet.
Ils peuvent être soumis à des contrôles visuels, dimensionnels, chimiques, mécaniques, PMI, de dureté et CND/NDT selon les exigences applicables.
Selon la commande, les documents peuvent inclure le certificat matière, certificat de conformité, rapports dimensionnels, PMI, traitement thermique et rapports d’inspection.
Nous contacter
