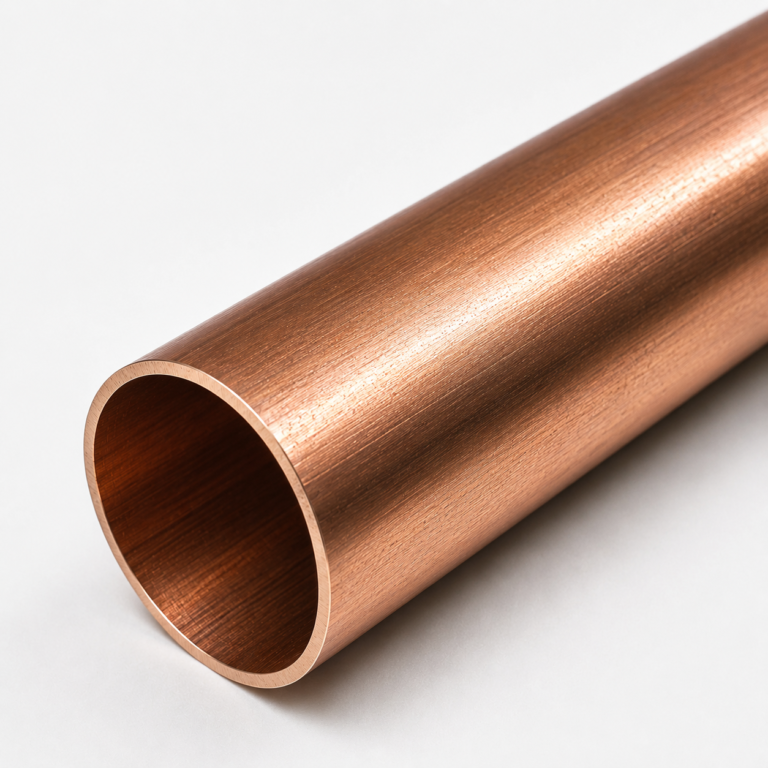

Tuyaux en acier au cuivre
Fabricant et fournisseur de tuyaux en acier allié en Tunisie
Les tuyaux en acier au cuivre sont des produits tubulaires en acier contenant du cuivre comme élément d’alliage. L’ajout de cuivre peut améliorer la résistance du matériau à la corrosion atmosphérique et contribuer à sa durabilité dans certaines conditions d’exposition.
Ces aciers sont particulièrement intéressants pour les applications où les composants sont exposés à l’environnement extérieur et où une bonne résistance mécanique est également nécessaire.
Les tuyaux peuvent être disponibles dans différentes dimensions, épaisseurs et nuances, selon les exigences du projet et les normes applicables.
Qu’est-ce qu’un tuyau en acier au cuivre ?
Un tuyau en acier au cuivre reste principalement un produit en acier. Le cuivre est ajouté à la composition chimique afin de modifier certaines propriétés du matériau.
Selon la nuance sélectionnée, l’acier peut également contenir d’autres éléments tels que le chrome, le nickel, le manganèse ou le phosphore.
Dans certaines familles d’aciers patinables, cette combinaison d’éléments favorise la formation progressive d’une couche de surface protectrice lorsqu’elle est exposée à des cycles naturels d’humidité et de séchage.
Important : l’acier au cuivre ne doit pas être confondu avec un tuyau en cuivre ou avec un alliage de cuivre. Le matériau de base reste l’acier.
Copper-plated steel and patinaable steel
Some copper-containing steels belong to the family of weathering steels , also known as weathering steels .
These materials are designed to develop a protective patina under appropriate environmental conditions. This characteristic can help reduce certain surface protection requirements in specific outdoor applications.
However, weathering steel is not suitable for all environments. Permanent exposure to water, stagnant humidity, or certain highly corrosive environments can prevent the proper formation of the patina.
The choice of material must therefore be made according to the actual conditions of exposure and service .
Main features
Depending on the grade and standard chosen, copper-coated steel pipes can offer:
Good mechanical resistance
Improved resistance to atmospheric corrosion
Good durability in suitable outdoor environments
Good welding ability for suitable grades
Good machinability depending on the composition
Wide range of sizes
Manufacturing can be done according to project specifications
Performance depends on chemical composition, manufacturing process, delivery condition, and conditions of use.
Alloy elements
The chemical composition varies depending on the shade. The main elements may include:
| Element | Main role |
|---|---|
| Copper (Cu) | Contributes to resistance to atmospheric corrosion |
| Chrome (Cr) | Improves certain oxidation resistance properties |
| Nickel (Ni) | Contributes to tenacity and resilience in certain shades |
| Phosphorus (P) | May contribute to resistance to atmospheric corrosion |
| Manganese (Mn) | Contributes to mechanical properties |
The exact composition should always be checked against the product’s material standard and certificate.
Standards and nuances
For applications using weathering or weather-resistant steels , different international standards may be used depending on the product shape and application.
Examples of references that may be encountered include:
ASTM A242
ASTM A588
EN 10025-5
Shades S355J0WP
Shades S355J2WP
Other nuances according to specification
The choice of standard must be made according to the application, the required mechanical properties and the environmental conditions.
Types of pipes
Depending on the project and the specific product, tubular products may be available in different forms:
Seamless pipes
Seamless pipes are manufactured from a perforated steel billet. They are suitable for applications requiring good mechanical strength and a continuous wall.
Welded pipes
Welded pipes are manufactured from strips or sheets of steel that are formed and then joined together by welding.
In particular, they allow for a wide range of diameters and dimensions.
The manufacturing process must be selected according to the standard and the project requirements.
Dimensions and specifications
Copper-coated steel pipes can be offered with different characteristics:
Outer diameter
Nominal diameter
Wall thickness
Length
Shade of steel
Manufacturing process
Dimensional tolerances
Surface condition
Specific dimensions must be confirmed according to the applicable standard and the customer’s technical requirements.
Taille et dimensions des tubes en acier
| Nominal Pipe Size | Outside Diameter (mm) |
Nominal Wall Thickness Schedule | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | DN | OD | SCH 5s | SCH 10s | SCH 10 | SCH 20 | SCH 30 | SCH 40s | SCH STD | SCH 40 | SCH 60 | SCH 80s | SCH XS | SCH 80 | SCH 100 | SCH 120 | SCH 140 | SCH 160 | SCH XXS |
| 1/8 | 6 | 10.3 | 1.24 | 1.73 | 1.73 | 1.73 | 2.41 | 2.41 | 2.41 | ||||||||||
| 1/4 | 8 | 13.7 | 1.65 | 2.24 | 2.24 | 2.24 | 3.02 | 3.02 | 3.02 | ||||||||||
| 3/8 | 10 | 17.1 | 1.65 | 2.31 | 2.31 | 2.31 | 3.20 | 3.20 | 3.20 | ||||||||||
| 1/2 | 15 | 21.3 | 1.65 | 2.11 | 2.77 | 2.77 | 2.77 | 3.73 | 3.73 | 3.73 | 4.78 | 7.47 | |||||||
| 3/4 | 20 | 26.7 | 1.65 | 2.11 | 2.87 | 2.87 | 2.87 | 3.91 | 3.91 | 3.91 | 5.56 | 7.82 | |||||||
| 1 | 25 | 33.4 | 1.65 | 2.77 | 3.38 | 3.38 | 3.38 | 4.55 | 4.55 | 4.55 | 6.35 | 9.09 | |||||||
| 1 1/4 | 32 | 42.2 | 1.65 | 2.77 | 3.56 | 3.56 | 3.56 | 4.85 | 4.85 | 4.85 | 6.35 | 9.70 | |||||||
| 1 1/2 | 40 | 48.3 | 1.65 | 2.77 | 3.68 | 3.68 | 3.68 | 5.08 | 5.08 | 5.08 | 7.14 | 10.15 | |||||||
| 2 | 50 | 60.3 | 1.65 | 2.77 | 3.91 | 3.91 | 3.91 | 5.54 | 5.54 | 5.54 | 8.74 | 11.07 | |||||||
| 2 1/2 | 65 | 73 | 2.11 | 3.05 | 5.16 | 5.16 | 5.16 | 7.01 | 7.01 | 7.01 | 9.53 | 14.02 | |||||||
| 3 | 80 | 88.9 | 2.11 | 3.05 | 5.49 | 5.49 | 5.49 | 7.62 | 7.62 | 7.62 | 11.13 | 15.24 | |||||||
| 3 1/2 | 90 | 101.6 | 2.11 | 3.05 | 5.74 | 5.74 | 5.74 | 8.08 | 8.08 | 8.08 | |||||||||
| 4 | 100 | 114.3 | 2.11 | 3.05 | 6.02 | 6.02 | 6.02 | 8.56 | 8.56 | 8.56 | 11.13 | 13.49 | 17.12 | ||||||
| 5 | 125 | 141.3 | 2.77 | 3.40 | 6.55 | 6.55 | 6.55 | 9.53 | 9.53 | 9.53 | 12.70 | 15.88 | 19.05 | ||||||
| 6 | 150 | 168.3 | 2.77 | 3.40 | 7.11 | 7.11 | 7.11 | 10.97 | 10.97 | 10.97 | 14.27 | 18.26 | 21.95 | ||||||
| 8 | 200 | 219.1 | 2.77 | 3.76 | 6.35 | 7.04 | 8.18 | 8.18 | 8.18 | 10.31 | 12.70 | 12.70 | 15.09 | 18.26 | 20.62 | 23.01 | 28.01 | 22.23 | |
| 10 | 250 | 273.1 | 3.40 | 4.19 | 6.35 | 7.80 | 9.27 | 9.27 | 9.27 | 12.70 | 12.70 | 12.70 | 15.09 | 18.26 | 21.44 | 25.40 | 28.58 | 25.40 | |
| 12 | 300 | 323.9 | 3.96 | 4.57 | 6.35 | 8.38 | 9.53 | 9.53 | 9.53 | 10.31 | 14.27 | 12.70 | 12.70 | 17.48 | 21.44 | 25.40 | 28.58 | 33.32 | 25.40 |
| 14 | 350 | 355.6 | 3.96 | 4.78 | 6.35 | 7.92 | 9.53 | 9.53 | 11.13 | 15.09 | 12.70 | 12.70 | 19.05 | 23.83 | 27.79 | 31.75 | 35.71 | ||
| 16 | 400 | 406.4 | 4.19 | 4.78 | 6.35 | 7.92 | 9.53 | 9.53 | 12.70 | 16.66 | 12.70 | 12.70 | 21.44 | 26.19 | 30.96 | 36.53 | 40.49 | ||
| 18 | 450 | 457.2 | 4.19 | 4.78 | 6.35 | 7.92 | 11.13 | 9.53 | 14.27 | 19.05 | 12.70 | 12.70 | 23.83 | 29.36 | 34.93 | 39.67 | 45.24 | ||
| 20 | 500 | 508 | 4.78 | 5.54 | 6.35 | 9.53 | 12.70 | 9.53 | 15.09 | 20.62 | 12.70 | 12.70 | 26.19 | 32.54 | 38.10 | 44.45 | 50.01 | ||
| 22 | 559 | 4.78 | 5.54 | 6.35 | 9.53 | 12.70 | 9.53 | 22.23 | 12.70 | 12.70 | 28.58 | 34.93 | 41.28 | 47.63 | 53.98 | ||||
| 24 | 600 | 610 | 5.54 | 6.35 | 6.35 | 9.53 | 14.27 | 9.53 | 17.48 | 24.61 | 12.70 | 12.70 | 30.96 | 38.89 | 46.02 | 52.37 | 59.54 | ||
| 26 | 660 | 7.92 | 12.70 | 9.53 | 12.70 | 12.70 | |||||||||||||
| 28 | 700 | 711 | 7.92 | 12.70 | 15.88 | 9.53 | 12.70 | ||||||||||||
| 30 | 762 | 6.35 | 7.92 | 7.92 | 12.70 | 15.88 | 9.53 | 12.70 | |||||||||||
| 32 | 800 | 813 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | |||||||||||
| 34 | 884 | 7.92 | 12.70 | 15.88 | 9.53 | 17.48 | 12.70 | ||||||||||||
| 36 | 900 | 914 | 7.92 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | |||||||||||
| 38 | 965 | 9.53 | 12.70 | ||||||||||||||||
| 40 | 1000 | 1016 | 9.53 | 12.70 | |||||||||||||||
| 42 | 1067 | 12.70 | 15.88 | 9.53 | 19.05 | 12.70 | |||||||||||||
| 44 | 1100 | 1118 | 9.53 | 12.70 | |||||||||||||||
| 46 | 1168 | 9.53 | 12.70 | ||||||||||||||||
| 48 | 1200 | 1219 | 9.53 | 12.70 | |||||||||||||||
Applications
Les tuyaux en acier au cuivre et certains aciers patinables peuvent être utilisés dans diverses applications, notamment :
Construction et infrastructures
Applications extérieures nécessitant une bonne résistance mécanique et une durabilité adaptée aux conditions atmosphériques.
Structures métalliques
Éléments tubulaires et composants structuraux exposés à l’environnement extérieur.
Infrastructures énergétiques
Certaines structures et installations extérieures peuvent utiliser des aciers résistants aux conditions atmosphériques.
Applications industrielles
Utilisation dans des équipements et structures lorsque les caractéristiques mécaniques et la résistance à l’environnement sont compatibles avec le projet.
Avantages des tuyaux en acier au cuivre
Résistance à la corrosion atmosphérique
Le cuivre peut contribuer à améliorer la résistance à la corrosion atmosphérique de certaines nuances.
Bonne résistance mécanique
Les aciers au cuivre conservent les propriétés mécaniques caractéristiques de leur nuance d’acier.
Durabilité
Dans un environnement approprié, ils peuvent offrir une bonne durée de service.
Réduction de la maintenance
Pour certaines applications utilisant un acier patinable, la formation d’une patine stable peut réduire le besoin de peinture ou de revêtement protecteur.
Aspect naturel
Les aciers patinables développent progressivement une surface aux teintes brun-rouille caractéristiques, recherchées dans certaines applications architecturales et structurelles.
Limites et précautions
L’acier au cuivre ou l’acier patinable ne constitue pas automatiquement une solution anticorrosion universelle.
Une attention particulière doit être portée aux environnements :
Avec humidité permanente
Avec eau stagnante
Fortement exposés aux chlorures
Marins ou offshore
Présentant des conditions corrosives particulières
Dans ces situations, un matériau plus résistant à la corrosion ou un système de protection adapté peut être nécessaire.
Contrôle qualité et inspection
Selon la norme et les exigences du projet, les tuyaux peuvent être soumis à :
- Contrôle visuel
- Contrôle dimensionnel
- Analyse chimique
- Essai de traction
- Essai de pliage
- Contrôle de dureté lorsque requis
- Contrôles non destructifs
- Contrôle des soudures pour les produits soudés
- Vérification des tolérances
- Vérification des certificats matière
Un certificat matière EN 10204 3.1 peut être fourni selon les exigences de la commande.
Comment choisir un tuyau en acier au cuivre ?
Avant de sélectionner le produit, il convient de définir :
- La nuance d’acier
- La norme applicable
- Le diamètre
- L’épaisseur de paroi
- La longueur
- Le procédé de fabrication
- La pression et la température de service, lorsque pertinentes
- L’environnement d’exposition
- Le niveau de résistance à la corrosion recherché
- Les exigences de soudage
- Les exigences d’inspection
- Les certificats requis
Une sélection correcte permet d’assurer la compatibilité du matériau avec les conditions réelles d’utilisation.
Fourniture de tuyaux en acier au cuivre
Nous fournissons des tuyaux et produits tubulaires en acier au cuivre et en acier patinable selon les exigences techniques des projets industriels, structurels et d’infrastructure.
Les produits peuvent être proposés selon :
- Nuance d’acier
- Norme ASTM ou EN
- Diamètre
- Épaisseur
- Longueur
- Procédé de fabrication
- Tolérances
- Certificat matière
- Exigences d’inspection
