Acier Inoxydable Duplex 2304 (UNS S32304 / EN 1.4362)
Acier Inoxydable Duplex 2304 (UNS S32304 / EN 1.4362) – Spécifications, Propriétés et Applications
L’Acier Inoxydable Duplex 2304 (UNS S32304 / EN 1.4362) est un acier inoxydable duplex à faible teneur en nickel, composé d’une microstructure équilibrée d’environ 50 % austénite et 50 % ferrite. Cette combinaison offre une excellente résistance à la corrosion, une résistance mécanique élevée et une meilleure résistance à la fissuration par corrosion sous contrainte que les aciers inoxydables austénitiques conventionnels.
Grâce à sa faible teneur en nickel, le Duplex 2304 constitue une solution économique pour de nombreuses applications industrielles tout en conservant d’excellentes performances mécaniques et une bonne soudabilité. Il est largement utilisé dans les industries chimiques, les installations de traitement de l’eau, les réservoirs de stockage, les échangeurs de chaleur, les systèmes de tuyauterie et les équipements de procédés.
Emirerri Steel fournit l’Acier Inoxydable Duplex 2304 sous forme de tôles, plaques, bobines, tubes, tuyaux, barres rondes, brides et raccords pour les industries en Tunisie, Algérie, Maroc, Libye ainsi que sur les marchés internationaux.
Principales Caractéristiques de l’Acier Inoxydable Duplex 2304
- Excellente résistance à la corrosion
- Haute résistance mécanique
- Excellente résistance à la corrosion sous contrainte
- Bonne résistance à la corrosion par piqûres et crevasses
- Faible teneur en nickel pour une meilleure rentabilité
- Excellente soudabilité
- Bonne aptitude au formage
- Résistance élevée à la fatigue
- Longue durée de vie
- Faibles coûts de maintenance
Spécifications de l’Acier Inoxydable Duplex 2304
| Spécification | Détails |
|---|---|
| Nuance | Duplex 2304 |
| UNS | S32304 |
| Numéro Werkstoff | 1.4362 |
| Désignation EN | X2CrNiN23-4 |
| Famille | Acier inoxydable Duplex |
| Normes | ASTM A240, ASTM A276, ASTM A790, ASTM A928, ASTM A182, EN 10088 |
| Formes disponibles | Tôles, Plaques, Bobines, Tubes, Tuyaux, Barres, Brides, Raccords |
| État de livraison | Recuit de mise en solution |
| Finition | No.1, 2B, BA, No.4, Poli miroir |
Équivalents de l’Acier Inoxydable Duplex 2304
| Norme | Nuance Équivalente |
|---|---|
| ASTM | Duplex 2304 |
| UNS | S32304 |
| EN | 1.4362 |
| DIN | X2CrNiN23-4 |
| JIS | SUS2304* |
| ISO | X2CrNiN23-4 |
*L’équivalent JIS peut varier selon le fabricant et l’application.
Dimensions Disponibles

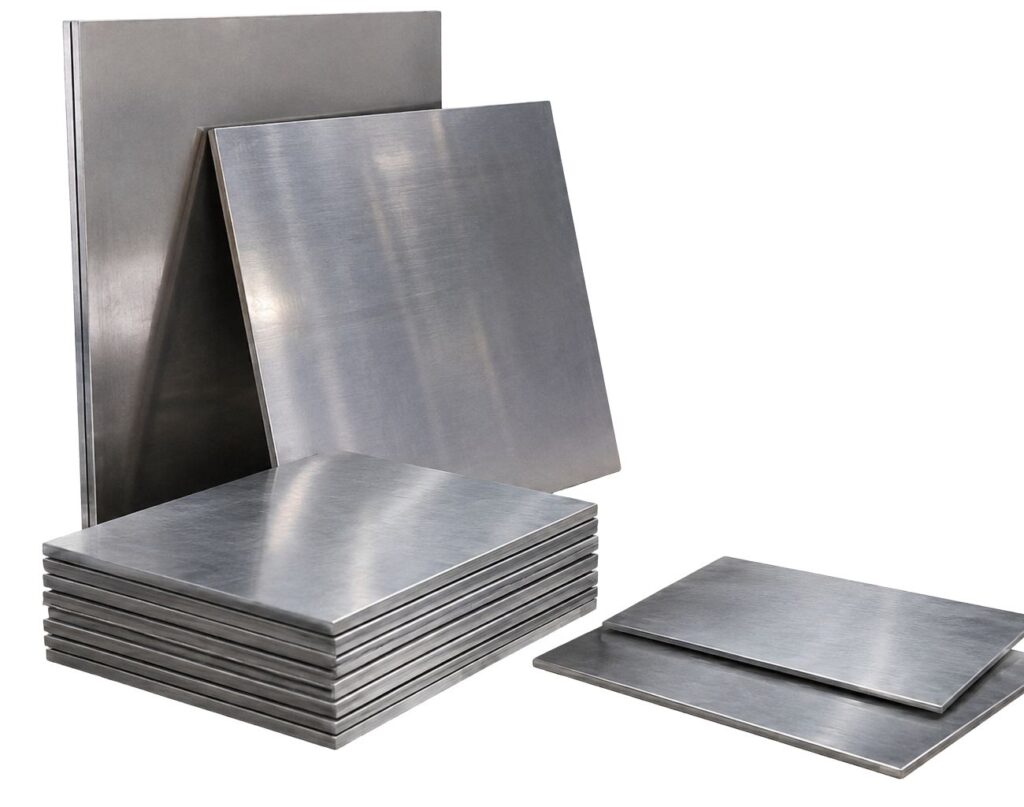

Plaques
Épaisseur : 5 mm à 100 mm
Largeur : 1000 mm à 2500 mm
Longueur : Jusqu’à 12000 mm
Tôles
Épaisseur : 0,5 mm à 6 mm
Largeur : Jusqu’à 2000 mm

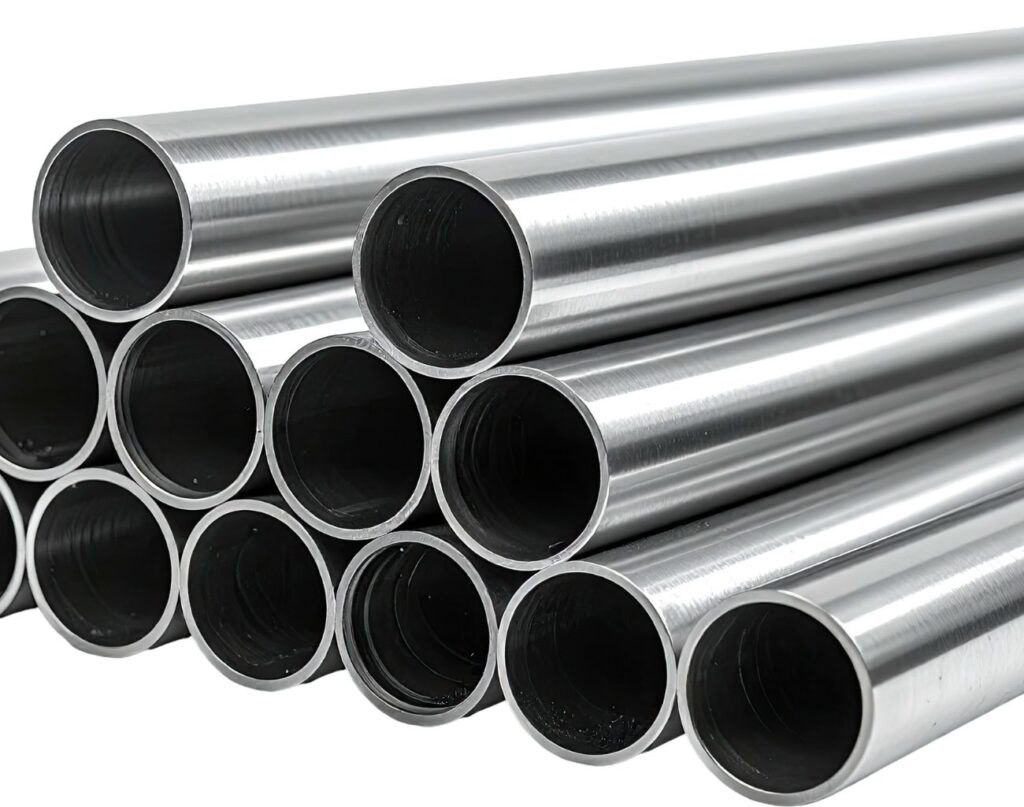

Tubes et Tuyaux
Diamètre extérieur : 6 mm à 610 mm
Épaisseur de paroi : 0,5 mm à 40 mm

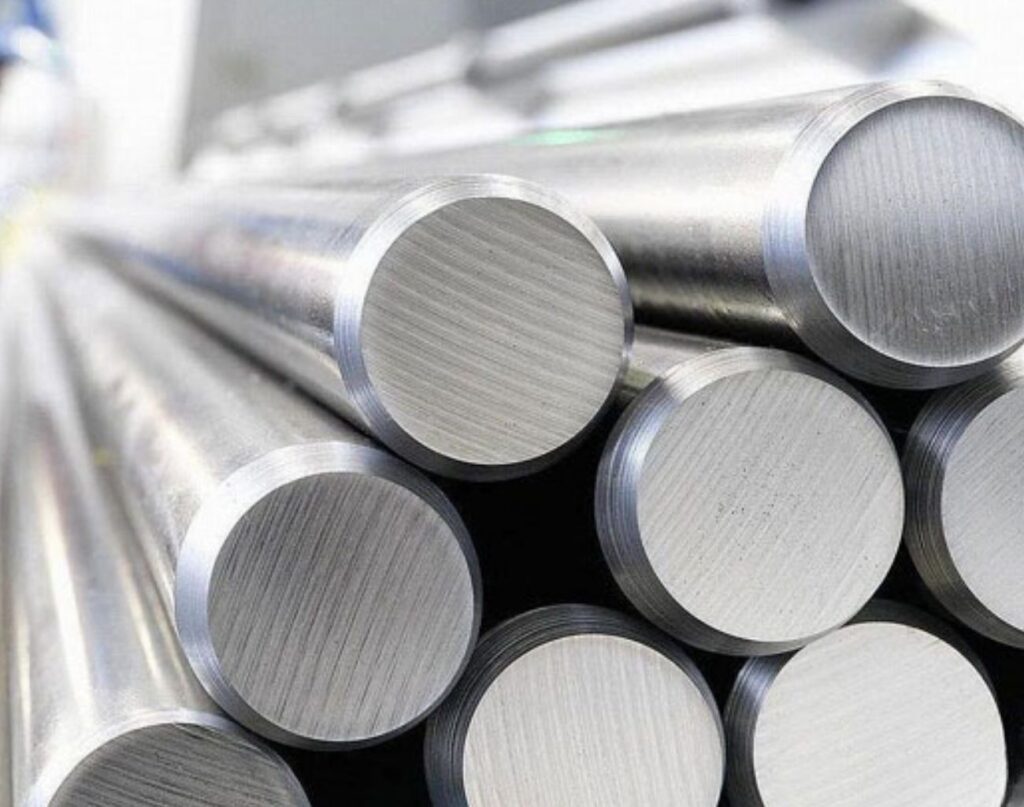

Barres Rondes
Diamètre : 6 mm à 500 mm
Composition Chimique de l’Acier Inoxydable Duplex 2304
| Élément | Composition (%) |
|---|---|
| Chrome (Cr) | 21,5 – 24,5 |
| Nickel (Ni) | 3,0 – 5,5 |
| Molybdène (Mo) | ≤ 0,60 |
| Azote (N) | 0,05 – 0,20 |
| Carbone (C) | ≤ 0,03 |
| Manganèse (Mn) | ≤ 2,50 |
| Silicium (Si) | ≤ 1,00 |
| Phosphore (P) | ≤ 0,040 |
| Soufre (S) | ≤ 0,030 |
| Fer (Fe) | Équilibre |
Propriétés Mécaniques de l’Acier Inoxydable Duplex 2304
| Propriété | Valeur |
|---|---|
| Résistance à la traction | ≥ 600 MPa |
| Limite d’élasticité (0,2 %) | ≥ 400 MPa |
| Allongement | ≥ 25 % |
| Dureté | ≤ 290 HB |
| Module d’élasticité | 200 GPa |
Propriétés Physiques de l’Acier Inoxydable Duplex 2304
| Propriété | Valeur |
|---|---|
| Densité | 7,80 g/cm³ |
| Point de fusion | 1425 – 1510°C |
| Conductivité thermique | 19 W/m·K |
| Résistivité électrique | 0,85 µΩ·m |
| Chaleur spécifique | 500 J/kg·K |
| Perméabilité magnétique | Légèrement magnétique |
Types de Produits en Acier Inoxydable Duplex 2304
Résistance à la Corrosion
L’Acier Inoxydable Duplex 2304 offre une excellente résistance à :
La corrosion générale
La corrosion par piqûres
La corrosion en crevasse
La corrosion sous contrainte induite par les chlorures
Les environnements industriels
Les eaux légèrement salines
Grâce à sa structure duplex, il présente de meilleures performances que les nuances austénitiques telles que le 304L dans de nombreuses applications contenant des chlorures.
Résistance à la Chaleur
Le Duplex 2304 est principalement conçu pour résister à la corrosion plutôt qu’aux températures extrêmement élevées.
Température de Service Recommandée
Utilisation continue : jusqu’à environ 300°C
Une exposition prolongée au-delà de cette température peut modifier la microstructure et réduire les propriétés mécaniques.
Traitement Thermique
Recuit de Mise en Solution
Température : 950°C à 1050°C
Refroidissement rapide à l’eau
Avantages
Restauration des propriétés mécaniques
Optimisation de la résistance à la corrosion
Élimination des contraintes internes
Le Duplex 2304 ne peut pas être durci par traitement thermique mais peut être renforcé par écrouissage.
Soudage de l’Acier Inoxydable Duplex 2304
Le Duplex 2304 possède une excellente aptitude au soudage avec les procédés courants.
Procédés Recommandés
TIG (GTAW)
MIG (GMAW)
SMAW
SAW
Soudage orbital
Avantages
Excellente qualité de soudure
Bonne conservation de l’équilibre austénite/ferrite
Haute résistance mécanique après soudage
Bonne résistance à la corrosion
Fabrication de l’Acier Inoxydable Duplex 2304
Usinage
Tournage
Fraisage
Perçage
Taraudage
Formage
Pliage
Cintrage
Emboutissage
Roulage
Découpe
Découpe laser
Découpe plasma
Découpe au jet d’eau
Sciage mécanique
Finition
Décapage
Passivation
Polissage mécanique
Électropolissage
Applications de l’Acier Inoxydable Duplex 2304
Traitement de l’Eau
Usines de dessalement
Stations d’épuration
Réseaux de distribution
Industrie Chimique
Réservoirs
Réacteurs
Tuyauteries de procédés
Industrie Pétrochimique
Équipements de traitement
Échangeurs de chaleur
Réseaux de tuyauterie
Industrie Alimentaire
Cuves de stockage
Équipements de production
Installations sanitaires
Construction Industrielle
Structures métalliques
Réservoirs
Équipements de manutention
Énergie
- Installations de production
- Systèmes de refroidissement
- Équipements industriels
