Forged Elbow
Forged Elbows for Industrial Piping Applications
Forged elbows are high-strength piping components designed to change the direction of a pipeline while maintaining a reliable and secure connection. Manufactured from carbon steel, stainless steel, and alloy steel, forged elbows are widely used in industrial piping systems exposed to high pressure, temperature, and demanding operating conditions.
Emirerri Steel supplies forged elbows manufactured according to international standards and project-specific requirements for industries including phosphate and mining, oil and gas, petrochemical, chemical, power generation, and water treatment.
Types of Forged Elbows

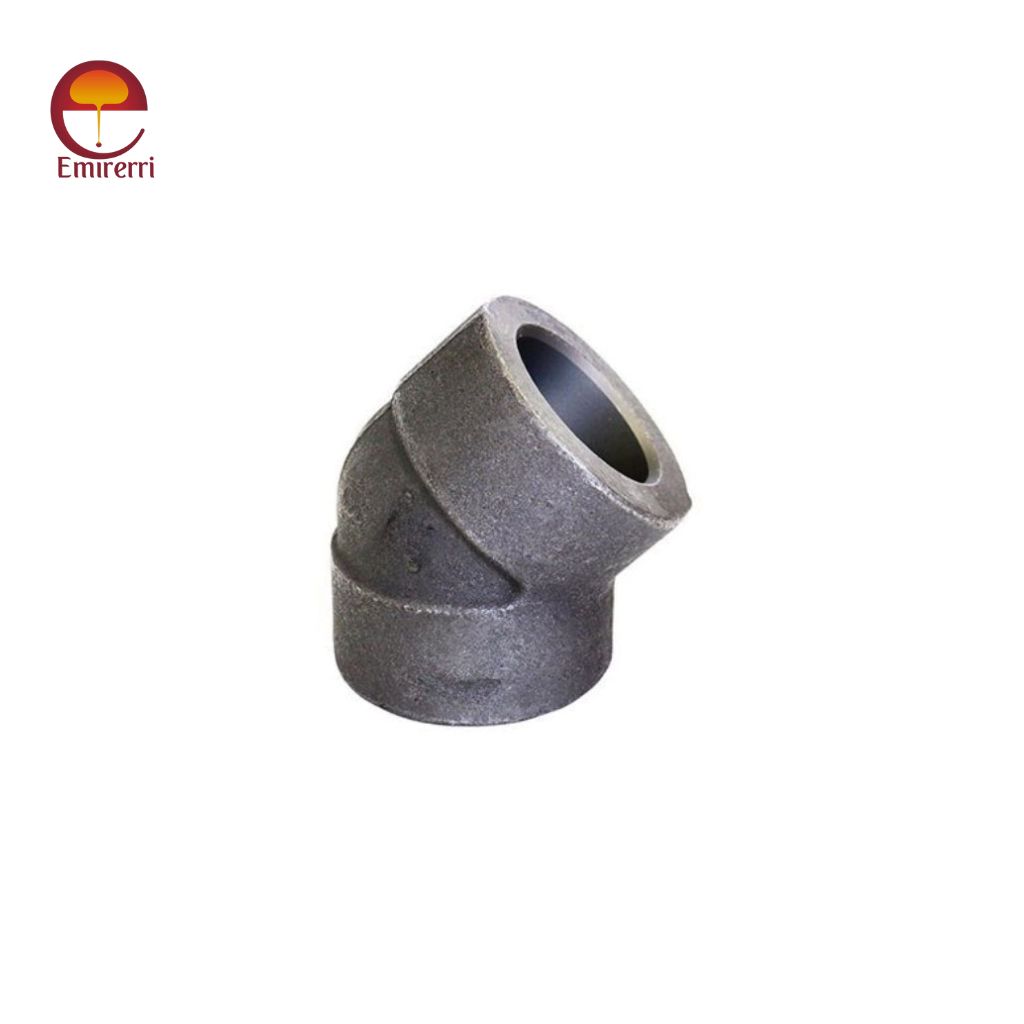

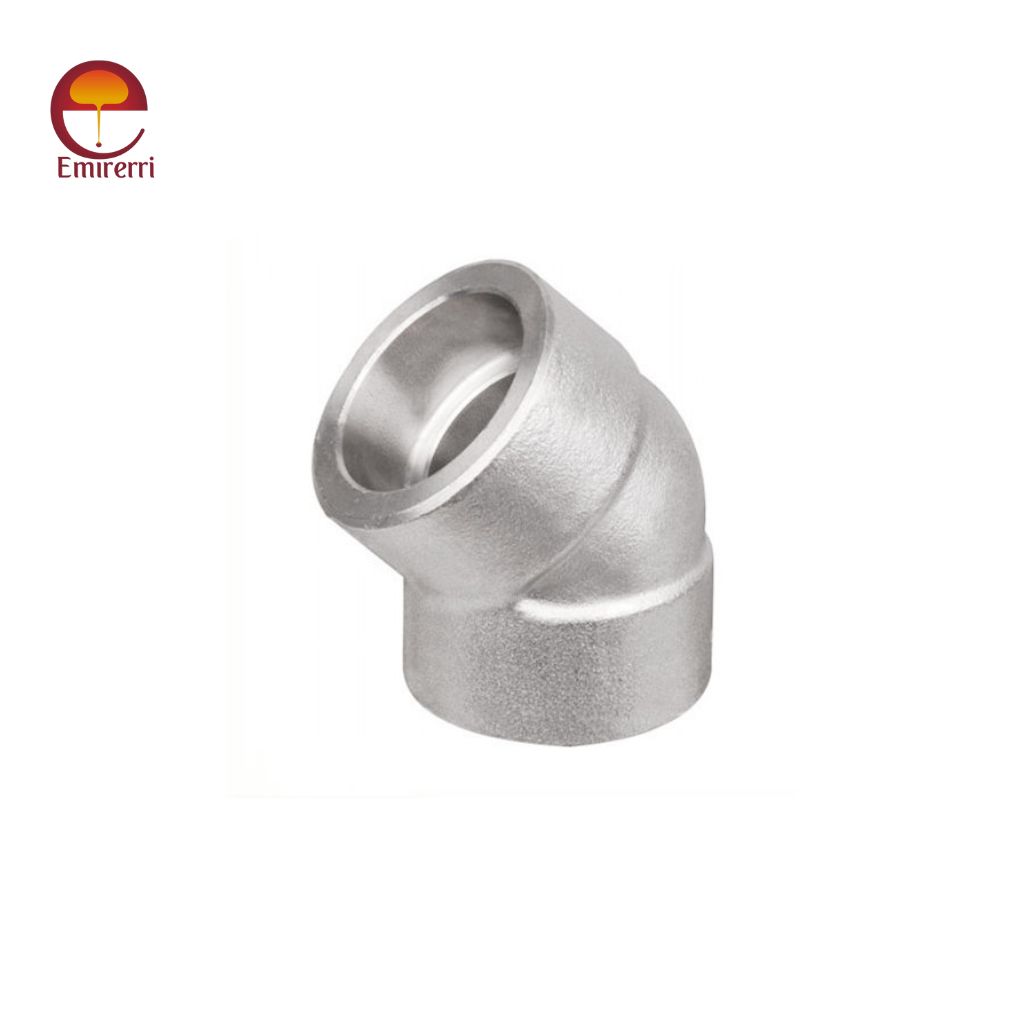

45° Forged Elbow

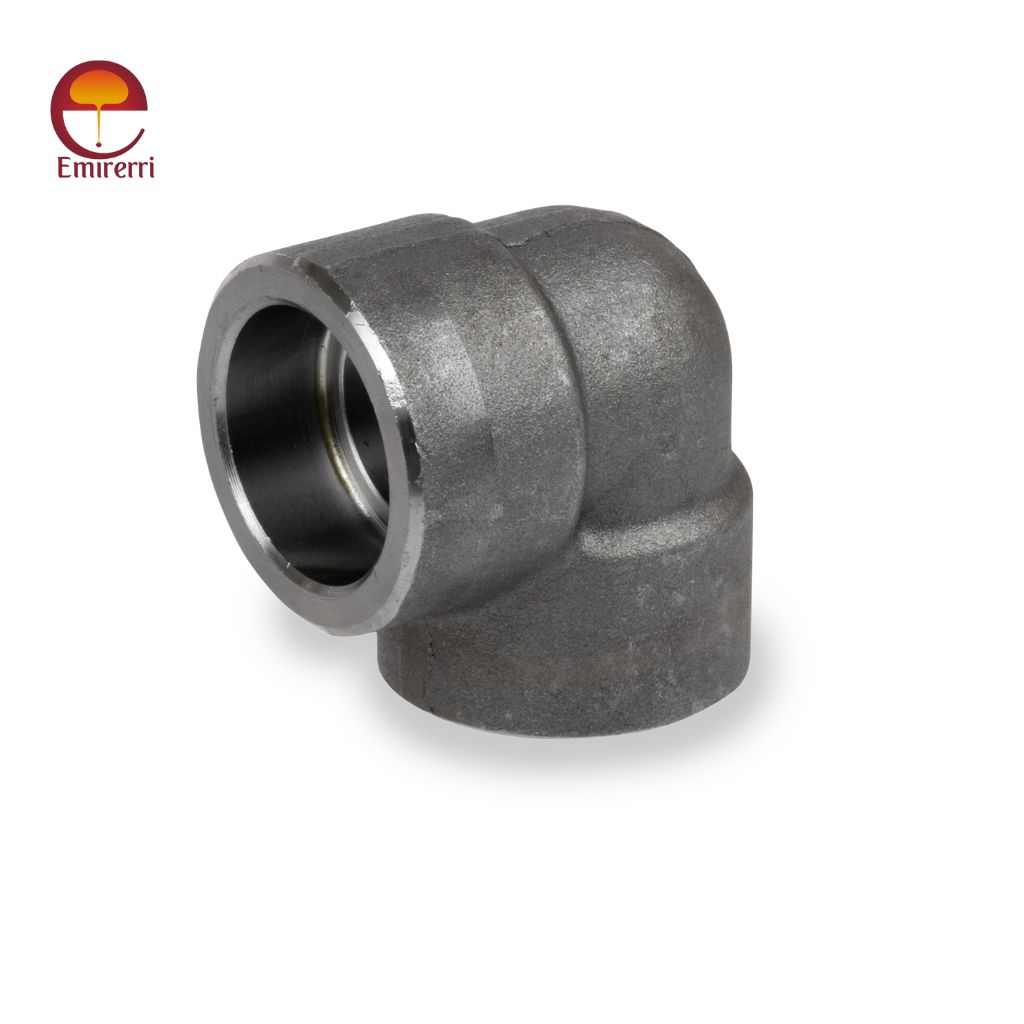

Coude forgé 90°
Coudes pour raccordement Socket Weld

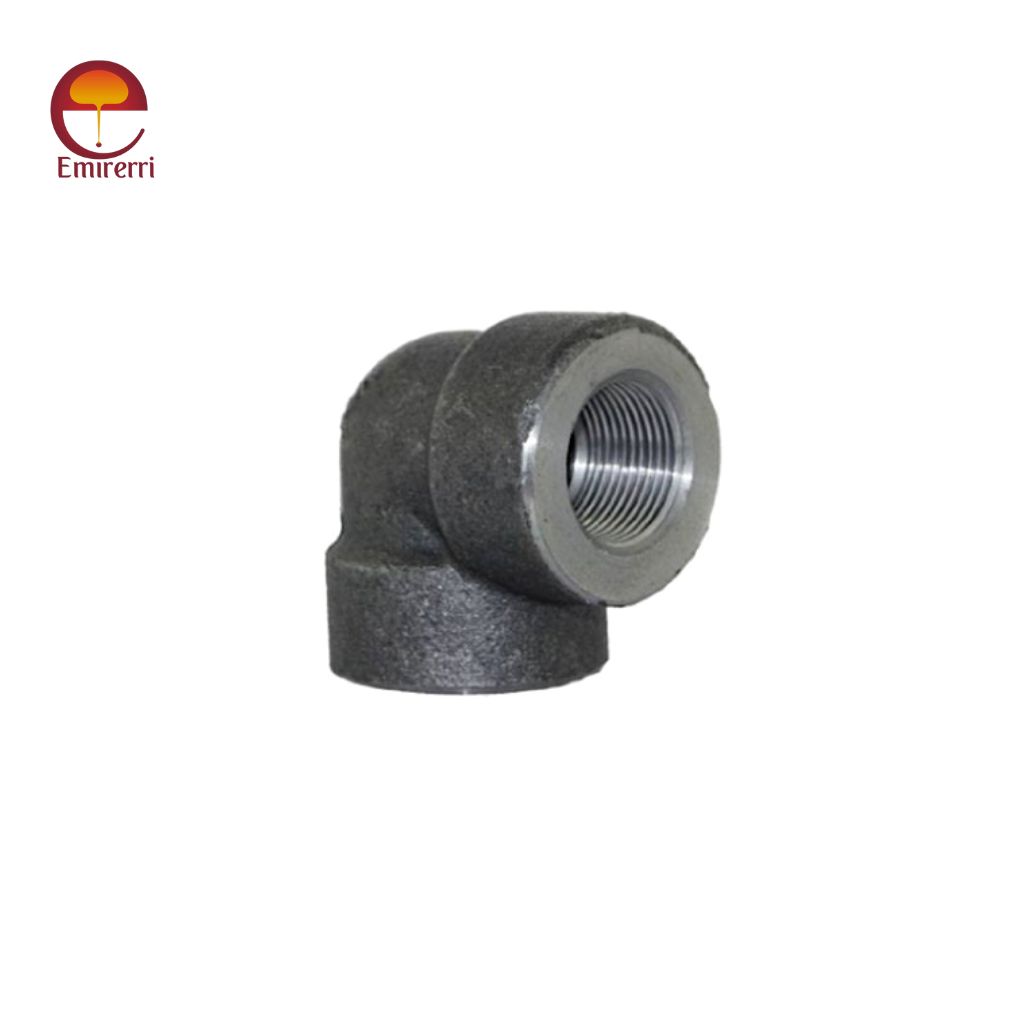

Coudes pour raccordement Threaded
Matériaux disponibles
Selon les conditions de service et les exigences du projet, les coudes peuvent être fabriqués dans différents matériaux :
Acier au carbone
ASTM A105
ASTM A350 LF2
Acier inoxydable
ASTM A182 F304 / F304L
ASTM A182 F316 / F316L
Aciers alliés
ASTM A182 F5
ASTM A182 F9
ASTM A182 F11
ASTM A182 F22
D’autres nuances peuvent être disponibles sur demande selon les exigences du projet.
Normes et spécifications
Nos coudes forgés peuvent être fournis conformément aux principales normes internationales applicables aux raccords forgés, notamment :
ASME B16.11 – Raccords forgés Socket Weld et filetés
ASME B16.25 – Extrémités à souder
ASTM A105 – Composants forgés en acier au carbone
ASTM A182 – Brides et composants forgés en acier inoxydable et allié
ASTM A350 – Composants forgés pour applications nécessitant des essais de ténacité
La fabrication et les contrôles peuvent être réalisés selon les exigences spécifiques du client, du projet ou du cahier des charges.
ASME B16.11 Dimensions du coude
| NPS | DN | 90° Elbow A – 3000 | A – 6000 | A – 9000 | 45° Elbow A – 3000 | A – 6000 | A – 9000 | Socket Depth J – 3000 | J – 6000 | J – 9000 |
|---|---|---|---|---|---|---|---|---|---|---|
| 1/8″ | DN 6 | 9.5 | 11.0 | 11.0 | — | 8.0 | 8.0 | 9.5 | — | — |
| 1/4″ | DN 8 | 9.5 | 11.0 | 13.5 | — | 8.0 | 8.0 | 9.5 | — | — |
| 3/8″ | DN 10 | 9.5 | 13.5 | 15.5 | — | 8.0 | 11.0 | 9.5 | — | — |
| 1/2″ | DN 15 | 9.5 | 15.5 | 19.0 | 25.5 | 11.0 | 12.5 | 15.5 | — | — |
| 3/4″ | DN 20 | 12.5 | 19.0 | 22.5 | 28.5 | 13.0 | 14.0 | 19.0 | — | — |
| 1″ | DN 25 | 12.5 | 22.5 | 27.0 | 32.0 | 14.0 | 17.5 | 20.5 | — | — |
| 1-1/4″ | DN 32 | 12.5 | 27.0 | 32.0 | 35.0 | 17.5 | 20.5 | 22.5 | — | — |
| 1-1/2″ | DN 40 | 12.5 | 32.0 | 38.0 | 38.0 | 20.5 | 25.5 | 25.5 | — | — |
| 2″ | DN 50 | 16.0 | 38.0 | 41.0 | 54.0 | 25.5 | 28.5 | 28.5 | — | — |
| 2-1/2″ | DN 65 | 16.0 | 41.0 | — | — | 28.5 | — | — | — | — |
| 3″ | DN 80 | 16.0 | 57.0 | — | — | 32.0 | — | — | — | — |
| 4″ | DN 100 | 19.0 | 66.5 | — | — | 41.0 | — | — | — | — |
Caractéristiques techniques
| Caractéristique | Options |
|---|---|
| Type | Coude forgé |
| Angles | 45°, 90°, 180° |
| Raccordement | Socket Weld / Fileté |
| Matériaux | Acier carbone, inoxydable, allié |
| Classes de pression | Selon norme et spécification |
| Dimensions | Selon ASME / spécification client |
| Surface | Usinée / conforme aux exigences |
| Contrôle | Selon exigences du projet |
| Certificat | Certificat matière et documentation qualité disponibles |
Applications industrielles
Les coudes forgés sont utilisés dans de nombreuses installations industrielles où la fiabilité des raccordements est essentielle :
Phosphates et mines
Pétrole et gaz
Pétrochimie
Industrie chimique
Production d’énergie
Centrales thermiques
Installations industrielles
Traitement et distribution de l’eau
Réseaux de vapeur et fluides sous pression
Installations de process
Pourquoi choisir un coude forgé ?
Le procédé de forgeage permet d’obtenir une pièce présentant une bonne résistance mécanique et une structure métallique adaptée aux applications industrielles exigeantes.
Les principaux avantages sont :
Haute résistance mécanique
Adapté aux réseaux soumis à des pressions et températures importantes.
Fiabilité des raccordements
Conçu pour assurer une connexion robuste entre les différents éléments de tuyauterie.
Large choix de matériaux
Disponible en acier carbone, acier inoxydable et différentes nuances d’aciers alliés.
Conformité aux normes internationales
Fabrication possible selon les normes ASME et ASTM applicables.
Adaptation aux projets industriels
Dimensions, matériaux et configurations disponibles selon les exigences techniques.
Contrôle qualité
La qualité des coudes forgés constitue un élément essentiel pour garantir leur performance dans les installations industrielles. Selon les exigences du projet, les produits peuvent faire l’objet de contrôles dimensionnels, contrôles visuels, vérification de la composition chimique et essais mécaniques.
Une documentation qualité peut également être fournie selon les exigences contractuelles, notamment les certificats matière et documents de traçabilité.
Fournisseur de coudes forgés
Emirerri Steel accompagne les entreprises industrielles dans l’approvisionnement de composants de tuyauterie et de produits métallurgiques destinés aux installations industrielles.
Nous pouvons étudier vos besoins à partir de vos dimensions, normes, classes, nuances de matériaux, quantités ou plans techniques afin de proposer une solution adaptée à votre projet.
Besoin de coudes forgés ?
Envoyez-nous vos spécifications techniques ou votre demande de prix. Notre équipe étudiera votre besoin et vous proposera une solution adaptée à votre application.
Demandez un devis pour vos coudes forgés.
